၁။ ထုတ်ကုန်မိတ်ဆက်
၁.၁ ထုတ်ကုန်ဖော်ပြချက်
လက်တွေ့သင်တန်းမှတစ်ဆင့် ကျောင်းသားများသည် လျှပ်စစ်မတော်တဆမှုအမျိုးမျိုး၏ အကြောင်းရင်းများနှင့် ၎င်းတို့ကို ကာကွယ်ရန်အတွက် လက်တွေ့လည်ပတ်မှုဆိုင်ရာ အစီအမံများကို ရင်းနှီးကျွမ်းဝင်လာနိုင်သည်။ ၎င်းသည် ကျောင်းသားများအား လျှပ်စစ်မတော်တဆမှုများကို နားလည်နိုင်စေပြီး အာရုံစိုက်နိုင်စေကာ လုပ်ငန်းခွင်တွင် မတော်တဆမှုများကို ကာကွယ်ရန်နှင့် ဖြေရှင်းရန် ၎င်းတို့၏စွမ်းရည်ကို မြှင့်တင်နိုင်စေမည်ဖြစ်သည်။ ကျောင်းသားများသည် အသုံးများသော ဘေးကင်းရေးကာကွယ်ရေးနည်းလမ်းအမျိုးမျိုးကိုလည်း လေ့လာနိုင်မည်ဖြစ်သည်။
၁.၂ ထုတ်ကုန်အင်္ဂါရပ်များ

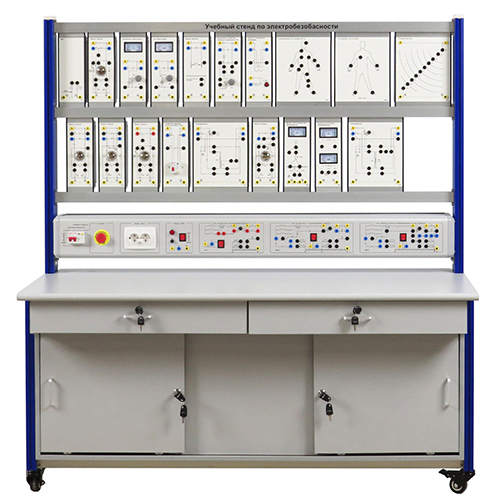

(၁) သင်တန်းပလက်ဖောင်းသည် အလူမီနီယမ်ပရိုဖိုင်ကော်လံဘောင်ဖွဲ့စည်းပုံကို အသုံးပြုသည်။ တိုင်းတာသည့်ကိရိယာများနှင့် လေ့ကျင့်ရေးပါဝါထောက်ပံ့မှုများကို ပေါင်းစပ်ထားပြီး တပ်ဆင်ထားသောကြောင့် အသုံးပြုရလွယ်ကူပြီး ပျက်စီးမှုနည်းပါးစေသည်။
(၂) မော်ဂျူလာဖွဲ့စည်းပုံ၊ အပြည့်အစုံတပ်ဆင်ထားပြီး သင်တန်းအမျိုးမျိုးအတွက် ပေါင်းစပ်နိုင်သည်။
(၃) ၎င်းတွင် ကောင်းမွန်သောဘေးကင်းရေးကာကွယ်ရေးစနစ်ရှိသည်။ မြင့်မားသောဗို့အားမြင့်တာမီနယ်အားလုံးသည် လျှပ်စစ်ရှော့ခ်ကို ကာကွယ်ရန် ဘေးကင်းရေးပလပ်အင်တာမီနယ်များကို အသုံးပြုသည်။ စနစ်တစ်ခုလုံးကို ယုံကြည်စိတ်ချရသော မြေပြင်ချိတ်ဆက်ထားပြီး ယိုစိမ့်မှုဖြစ်ပေါ်ပါက ပါဝါထောက်ပံ့မှုကို ကာကွယ်ရန်အတွက် အမြန်ဖြတ်တောက်နိုင်သည်။ ၂။ နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ
၂.၁ အခြေခံ နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ
လည်ပတ်မှု ပါဝါထောက်ပံ့မှု
တစ်ဆင့်သုံးဝါယာကြိုးစနစ် 220V±10% 50Hz
လည်ပတ်မှုပတ်ဝန်းကျင်
ပတ်ဝန်းကျင်အပူချိန်: -10℃～+40℃; ဆွေမျိုးစိုထိုင်းဆ: <85% (25℃)
2.2 စက်ပစ္စည်း ပြင်ပ ကန့်သတ်ချက်များ
အတိုင်းအတာ
1600mm × 800mm × 1800mm
အလေးချိန်
＜100kg
3. ထုတ်ကုန်မိတ်ဆက်
3.1 အဓိကထုတ်ကုန်
နံပါတ်
အမည်
အရေအတွက်
1
မော်ဂျူး
19
2
ပါဝါထောက်ပံ့မှုသေတ္တာ
1
3
ဘောင်
1
3.2 ထုတ်ကုန်မော်ဂျူး
နံပါတ်
အမည်
အရေအတွက်
1
ကျန်ရှိနေသော လျှပ်စီးကြောင်း ဆားကစ်ဖြတ်တောက်ကိရိယာ မော်ဂျူး FL-1
1
2
ယိုစိမ့်နေသော လျှပ်စီးကြောင်း မော်ဂျူး FL-3
1
3
လူ့ခန္ဓာကိုယ် စီးဝင်နေသော လျှပ်စီးကြောင်းသေတ္တာ PW-1
1
4
တင်ဆောင်သည့် မော်ဂျူး LD-1
1
5
ယိုစိမ့်နေသော ဗို့အား မော်ဂျူး FV-1
1
6
ဗို့မီတာနှင့် အမ်မီတာ မော်ဂျူး HM-4
1
7
လူ့ခန္ဓာကိုယ် စမ်းသပ်ကိရိယာ HM-3
1
8
လူ့ခန္ဓာကိုယ် လျှပ်စီးကြောင်း မော်ဂျူး HM-2
1
9
လူ့ခန္ဓာကိုယ် ခုခံအား မော်ဂျူး HM-1
1
10
ထရန်စဖော်မာ မော်ဂျူး TR-3
1
11
Pulsating DC မော်ဂျူး FI-2
1
12
Transformer မော်ဂျူး TR-1
1
13
Grounding Resistance မော်ဂျူး PB-1
1
14
Loading မော်ဂျူး LD-4
1
15
Loading မော်ဂျူး LD-5
1
16
Loading မော်ဂျူး LD-6
1
17
Loading မော်ဂျူး LD-7
1
18
Loading မော်ဂျူး LD-8
1
19
Undervoltage Protection FV-2
1
3.3 ထုတ်ကုန် ပါဝါထောက်ပံ့ရေးသေတ္တာ
နံပါတ်
အမည်
အရေအတွက်
1
ဆားကစ်ဖြတ်တောက်စက်
1
2
အရေးပေါ်ခလုတ်
1
3
220V ပါဝါပလပ်
2
4
220V ပါဝါထောက်ပံ့ရေးယူနစ်
1
5
IT ဆားကစ်
1
6
TT ဆားကစ်
1
7
TN-C-S ဆားကစ်
1
3.4 ထုတ်ကုန်ဆက်စပ်ပစ္စည်းများ
နံပါတ်
အမည်
အရေအတွက်
1
4mm လျှပ်စစ်ဘေးကင်းရေးချိတ်ဆက်ကြိုး 1m နှစ်ဖက်ပိတ် အဝါရောင်
၅
၂
၄ မီလီမီတာ လျှပ်စစ်ဘေးကင်းရေး ချိတ်ဆက်ကြိုး ၁ မီတာ နှစ်ဖက်ပိတ် အနက်ရောင်
၁၀
၃
၄ မီလီမီတာ လျှပ်စစ်ဘေးကင်းရေး ချိတ်ဆက်ကြိုး ၁ မီတာ နှစ်ဖက်ပိတ် အနီရောင်
၅
၄
၄ မီလီမီတာ လျှပ်စစ်ဘေးကင်းရေး ချိတ်ဆက်ကြိုး ၁ မီတာ နှစ်ဖက်ပိတ် အပြာရောင်
၁၀
၅
၄ မီလီမီတာ လျှပ်စစ်ဘေးကင်းရေး ချိတ်ဆက်ကြိုး ၁ မီတာ နှစ်ဖက်ပိတ် အရောင်
၅
၆
ဒစ်ဂျစ်တယ် မာလ်တီမီတာ UA9205
၁
၇
မြေအောက်ခုခံမှု စမ်းသပ်ကိရိယာ ၄၁၀ ၅A
၁
၈
လျှပ်ကာခုခံမှု မီတာ ၅၀၀ ဗို့
၁
၄။ ထုတ်ကုန် သင်ကြားရေး စမ်းသပ်ချက်များစာရင်း
စမ်းသပ်ချက် ၁: အကာအကွယ် သီးခြားစမ်းသပ်မှု
စမ်းသပ်ချက် ၂: အလားအလာရှိသော ထောင်ချောက်နှင့် အဆင့်ဗို့အား တိုင်းတာခြင်း စမ်းသပ်ချက်
စမ်းသပ်ချက် ၃: လူ့ခန္ဓာကိုယ် ခုခံမှု တိုင်းတာခြင်း စမ်းသပ်ချက်
စမ်းသပ်ချက် ၄: ဗို့အားနည်း ကာကွယ်ရေး စမ်းသပ်ချက်
စမ်းသပ်ချက် ၅: လျှပ်ကာအမျိုးအစား ကျန်ရှိနေသော လျှပ်ကာပတ်ဘရိတ်ကာ ကာကွယ်ရေး စမ်းသပ်ချက်
စမ်းသပ်ချက် ၆: ဗို့အားအမျိုးအစား ကျန်ရှိနေသော လျှပ်ကာပတ်ဘရိတ်ကာ ကာကွယ်ရေး စမ်းသပ်ချက်
စမ်းသပ်ချက် ၇: မြေအောက်ခုခံမှု တိုင်းတာခြင်း စမ်းသပ်ချက်
စမ်းသပ်ချက် ၈: လျှပ်ကာခုခံမှု တိုင်းတာခြင်း စမ်းသပ်ချက်
စမ်းသပ်ချက် ၉: တိုက်ရိုက်လျှပ်စစ်ရှော့ခ် သရုပ်ဖော်စမ်းသပ်ချက်
စမ်းသပ်ချက် ၁၀: သွယ်ဝိုက်လျှပ်စစ်ရှော့ခ် သရုပ်ဖော်စမ်းသပ်ချက်
စမ်းသပ်ချက် ၁၁: TN ဓာတ်အားထောက်ပံ့ရေးကွန်ရက်စမ်းသပ်မှုတွင် သရုပ်ဖော်ကာကွယ်မှုအစီအမံများ
စမ်းသပ်ချက် ၁၂: တိုက်ရိုက်လျှပ်စစ်ရှော့ခ်ကာကွယ်မှု သရုပ်ဖော်စမ်းသပ်ချက်
စမ်းသပ်ချက် ၁၃: လူ့ခန္ဓာကိုယ်ခုခံမှုမှတစ်ဆင့်စီးဆင်းသော ကျန်ရှိနေသောလျှပ်စီးကြောင်းဗို့အားတိုင်းတာခြင်းစမ်းသပ်ချက်
စမ်းသပ်ချက် ၁၄: လူ့ခန္ဓာကိုယ်ခုခံမှုမှတစ်ဆင့်စီးဆင်းသော AC အစိတ်အပိုင်းဖြင့် တုန်ခါနေသော DC လျှပ်စီးကြောင်းတိုင်းတာခြင်းစမ်းသပ်ချက်
