လျှပ်စစ်ပိုင်းဆိုင်ရာ ပြုပြင်ထိန်းသိမ်းမှု ကျွမ်းကျင်မှု လေ့ကျင့်ရေးအတွက် အတုယူလေ့ကျင့်နိုင်သော သင်ကြားရေးစနစ်၊ အသက်မွေးဝမ်းကျောင်းဆိုင်ရာ လေ့ကျင့်ရေး ကိရိယာများနှင့် စက်ပစ္စည်းများ၊ စက်မှုလုပ်ငန်းသုံး လေ့ကျင့်ရေး စက်ပစ္စည်းများ၊ လျှပ်စစ်ပိုင်းဆိုင်ရာ ကျွ

၁။ ထုတ်ကုန်မိတ်ဆက်
၁.၁ ထုတ်ကုန်အကြောင်းအရာ

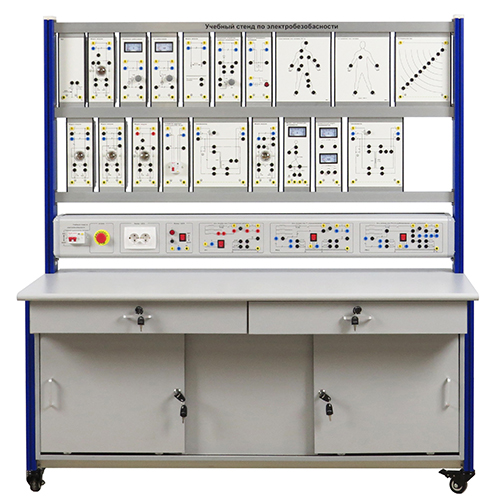

ဤလျှပ်စစ်ပြုပြင်ထိန်းသိမ်းမှုဆိုင်ရာ ကျွမ်းကျင်မှုလေ့ကျင့်ရေးနှင့် သရုပ်ပြသင်ကြားရေးစနစ်သည် အသက်မွေးဝမ်းကျောင်းကျောင်းများ၊ နည်းပညာကျောင်းများနှင့် လေ့ကျင့်ရေးဌာနများအတွက် ရည်ရွယ်ထုတ်လုပ်ထားသော လျှပ်စစ်ပြုပြင်ထိန်းသိမ်းမှုဆိုင်ရာ လေ့ကျင့်ရေးကိရိယာတစ်ခု ဖြစ်ပါသည်။ ဤစနစ်သည် စက်မှုလုပ်ငန်းသုံး လျှပ်စစ်ထိန်းချုပ်မှုပတ်ဝန်းကျင်အစစ်အမှန်ကို ပုံဖော်ပေးထားပြီး လျှပ်စစ်ဆိုင်ရာ တိုင်းတာခြင်း၊ စမ်းသပ်ချိန်ညှိခြင်း (debugging) နှင့် ချို့ယွင်းချက်ရှာဖွေပြင်ဆင်ခြင်း (troubleshooting) လုပ်ဆောင်ချက်များစွာ ပါဝင်ပါသည်။ ထို့ကြောင့် ဆရာနှင့်ကျောင်းသားများအနေဖြင့် လျှပ်စစ်ပြုပြင်ထိန်းသိမ်းမှုဆိုင်ရာ ကျွမ်းကျင်မှုများကို သင်ကြားလေ့လာရာတွင် အသုံးပြုရန် အလွန်သင့်လျော်ပါသည်။
ဤကိရိယာကို အပိုင်းလိုက်တပ်ဆင်အသုံးပြုနိုင်သော ပုံစံ (modular design) ဖြင့် တည်ဆောက်ထားပြီး အပေါ်နှင့်အောက်ပိုင်း ပါဝါသေတ္တာများ (power boxes)၊ အလယ်ပိုင်းကာရံထားသော အပိုင်းနှင့် အောက်ခြေတွင် ပစ္စည်းသိမ်းဆည်းနိုင်သော ဗီရိုတို့ ပါဝင်ပါသည်။ ၎င်းသည် ကျစ်လစ်သိပ်သည်းသော တည်ဆောက်ပုံနှင့် ပြည့်စုံသော လုပ်ဆောင်ချက်များရှိပြီး လျှပ်စစ်ဆိုင်ရာ စမ်းသပ်မှုများနှင့် ပြုပြင်ထိန်းသိမ်းမှု လေ့ကျင့်ရေးလိုအပ်ချက်အမျိုးမျိုးကို ဖြည့်ဆည်းပေးနိုင်ပါသည်။
၁.၂ ထုတ်ကုန်၏ အဓိကလက္ခဏာများ
စက်မှုလုပ်ငန်းသုံး အဆင့်မီ တည်ဆောက်ပုံ - စက်မှုလုပ်ငန်းသုံး စံချိန်မီ လျှပ်စစ်အစိတ်အပိုင်းများကို အသုံးပြုထားပြီး ပြုပြင်ထိန်းသိမ်းမှုဆိုင်ရာ ပတ်ဝန်းကျင်အစစ်အမှန်ကို ပုံဖော်ပေးထားသဖြင့် ကျောင်းသားများ၏ လက်တွေ့လုပ်ဆောင်နိုင်စွမ်းကို တိုးတက်စေပါသည်။
ဘက်စုံသုံး တိုင်းတာရေးကိရိယာများ - ဗို့အား (voltage)၊ လျှပ်စီးကြောင်း (current)၊ ပါဝါ (power) နှင့် ပါဝါဖက်တာ (power factor) စသည့် တိုင်းတာမှုများကို ပြုလုပ်နိုင်သော စက်မှုပုံစံနှင့် ဒစ်ဂျစ်တယ်ပြသမှုပုံစံ တိုင်းတာရေးကိရိယာအမျိုးမျိုး တပ်ဆင်ထားပါသည်။
ဘေးကင်းလုံခြုံရေး ဒီဇိုင်း - လက်တွေ့လေ့ကျင့်မှုများ ပြုလုပ်ရာတွင် ဘေးကင်းလုံခြုံမှုရှိစေရန် အရေးပေါ်ရပ်တန့်ခလုတ်များ (emergency stop buttons) နှင့် မြေကြီးချိတ်ဆက်မှုဂိတ်များ (grounding terminals) တပ်ဆင်ထားပါသည်။
ချိန်ညှိနိုင်သော DC ပါဝါထောက်ပံ့မှုစနစ် - မတူညီသော စမ်းသပ်မှုလိုအပ်ချက်များနှင့် ကိုက်ညီစေရန် 0~30V အထိ ချိန်ညှိနိုင်သော DC ပါဝါကို ထုတ်ပေးနိုင်ပါသည်။
အပိုင်းလိုက်တပ်ဆင်နိုင်သော တည်ဆောက်ပုံ - အပေါ်နှင့်အောက်ပိုင်း ပါဝါသေတ္တာများ နှင့် အလယ်ပိုင်းကာရံထားသော အပိုင်းတို့ဖြင့် ဖွဲ့စည်းထားသဖြင့် ပြုပြင်ထိန်းသိမ်းရန်နှင့် စနစ်ကို ထပ်မံတိုးချဲ့ရန် အဆင်ပြေစေပါသည်။
ပစ္စည်းသိမ်းဆည်းရန် နေရာလုံလောက်စွာပါရှိခြင်း - အောက်ခြေတွင် ပစ္စည်းသိမ်းဆည်းနိုင်သော ဗီရိုပါရှိသဖြင့် ကိရိယာများနှင့် ဆက်စပ်ပစ္စည်းများကို သိမ်းဆည်းထားရန် အဆင်ပြေစေပါသည်။ 2. နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ
2.1 အခြေခံ နည်းပညာဆိုင်ရာ အချက်အလက်များ
အလုပ်လုပ်ရန် လိုအပ်သော လျှပ်စစ်ဓာတ်အား
သုံးဖေ့စ် (Three-phase)၊ ဝါယာကြိုး ၅ ချောင်းပါ AC 380V 50Hz
2.2 စက်ပစ္စည်း၏ ပုံပန်းသဏ္ဍာန်ဆိုင်ရာ အချက်အလက်များ
ပြင်ပအတိုင်းအတာ (Dimension)
1600mm x 1370mm x 1800mm
ချိတ်ဆက်မှုပြား (Connection board) အတိုင်းအတာ
640mm x 730mm
အလေးချိန်
≤200kg

3. ထုတ်ကုန် မိတ်ဆက်ခြင်း
3.1 ထုတ်ကုန်၏ အဓိက အစိတ်အပိုင်းများ
စဉ်
အမည်
အရေအတွက်
1
တိုင်းတာရေးကိရိယာပုံး (Instrument box)
2
2
လျှပ်စစ်ဓာတ်အားပုံး (Power box)
4
3
ဗီရို (Cabinet)
4
3.2 ထုတ်ကုန်၏ တိုင်းတာရေးကိရိယာပုံး
စဉ်
အမည်
အရေအတွက်
1
သုံးဖေ့စ် AC ဗို့အားတိုင်းကိရိယာ (Voltage meter)
2
2
AC လျှပ်စီးကြောင်းတိုင်းကိရိယာ (Current meter)
6
3
သုံးဖေ့စ် ပါဝါတိုင်းကိရိယာ (Power meter)
2
4
တစ်ဖေ့စ် (Single-phase) ပါဝါတိုင်းကိရိယာ
2
5
ပါဝါဖက်တာ (Power factor) တိုင်းကိရိယာ
2
6
ကြိမ်နှုန်း (Frequency) တိုင်းကိရိယာ
2
7
လျှပ်စစ်ဓာတ်အားသုံးစွဲမှု တိုင်းကိရိယာ (Watt-hour meter)
2
3.3 ထုတ်ကုန်၏ လျှပ်စစ်ဓာတ်အားပုံး
စဉ်
အမည်
အရေအတွက်
1
4P ဆားကစ်ဘရိတ်ကာ (Circuit breaker)
4
2
သုံးဖေ့စ် မော်ဂျူလာ ဆိုကက် (Socket)
4
3
AC 380V ထုတ်လွှတ်မှုဂိတ် (Output terminal)
4
4
ပါဝါမီးပြစက် (Power indicator)
4
5
ဥရောပစံနှုန်းပါ ဆိုကက် (European socket)
4
6
ချိန်ညှိနိုင်သော DC ထုတ်လွှတ်မှုယူနစ်
4
7
အရေးပေါ် ရပ်တန့်ခလုတ် (Emergency stop switch)
2
3.4 ထုတ်ကုန်၏ အပိုပစ္စည်းများ
စဉ်
အမည်
အရေအတွက်
1
4mm လျှပ်စစ်ဘေးကင်းရေး ချိတ်ဆက်ကြိုး (အရောင်နှစ်မျိုးပါ)
4
2
4mm လျှပ်စစ်ဘေးကင်းရေး ချိတ်ဆက်ကြိုး (အဝါရောင်)
10
3
4mm လျှပ်စစ်ဘေးကင်းရေး ချိတ်ဆက်ကြိုး (အနက်ရောင်)
10
4
4mm လျှပ်စစ်ဘေးကင်းရေး ချိတ်ဆက်ကြိုး (အနီရောင်)
10
5
4mm လျှပ်စစ်ဘေးကင်းရေး ချိတ်ဆက်ကြိုး (အစိမ်းရောင်)
10
6
ပလတ်စတစ် တပ်ဆင်ရေးကလစ် (Mounting clip)
80
7
ပြားခေါင်းပါ Self-tapping ဝက်အူ
80
8
စက်မှုလုပ်ငန်းသုံး ရေစိုခံပလပ် (Industrial waterproof plug)
1
4. ထုတ်ကုန်ဆိုင်ရာ သင်ကြားရေး စမ်းသပ်မှုစာရင်း
(1) သုံးဖေ့စ် asynchronous မော်တာ၏ လိုင်းဗို့အား (line voltage) တိုင်းတာခြင်း စမ်းသပ်မှု
(2) သုံးဖေ့စ် asynchronous မော်တာ၏ Star (Y) ချိတ်ဆက်မှု လျှပ်စီးကြောင်း တိုင်းတာခြင်း စမ်းသပ်မှု
(3) သုံးဖေ့စ် မော်တာ၏ Star (Y) ချိတ်ဆက်မှု ပါဝါတိုင်းတာခြင်း စမ်းသပ်မှု
(4) ပါဝါတိုင်းကိရိယာတစ်ခုတည်းဖြင့် ပါဝါတိုင်းတာခြင်း စမ်းသပ်မှု (အပူလင်းမီးလုံး)
(၅) သုံးဖေ့စ် (Three-phase) မော်တာ၏ ပါဝါဖက်တာ (power factor) တိုင်းတာခြင်း စမ်းသပ်ချက်
(၆) သုံးဖေ့စ် (Three-phase) လျှပ်စစ်ဓာတ်အားပေးစနစ်၏ ကြိမ်နှုန်း (frequency) တိုင်းတာခြင်း စမ်းသပ်ချက်
(၇) သုံးဖေ့စ်စနစ်တွင် တစ်ဖေ့စ် (Single-phase) ဝပ်အာမီတာ (watt-hour meter) ဝါယာသွယ်တန်းခြင်းနှင့် ပါဝါတိုင်းတာခြင်း စမ်းသပ်ချက်
