ဘက်စုံသုံး စခန်းများ၊ ပညာရေးဆိုင်ရာ ဓာတ်ခွဲခန်းသုံး ကိရိယာများ၊ သရုပ်ပြကိရိယာများ၊ လျှပ်စစ်တပ်ဆင်မှုဆိုင်ရာ ဓာတ်ခွဲခန်း

1. ထုတ်ကုန်မိတ်ဆက်
1.1 ထုတ်ကုန်အကြောင်းအရာ

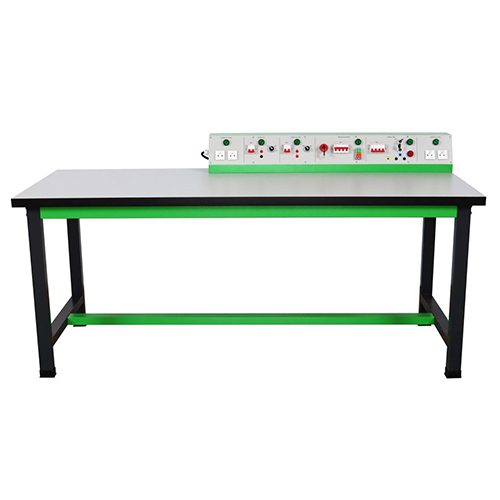

လျှပ်စစ်လုပ်ငန်းဆောင်ရွက်မှုဆိုင်ရာ စခန်း (Electrical processing station) ဖြစ်ပြီး ရိုးရှင်းလွယ်ကူကာ လိုအပ်သောစက်ပစ္စည်းများ အပြည့်အစုံပါဝင်သည်။ လက်ရှိစံချိန်စံညွှန်းများနှင့် ကိုက်ညီပြီး အရည်အသွေးမြင့်မားကာ ဘေးကင်းစိတ်ချရမှုရှိသည်။
လုပ်ငန်းခွင်စားပွဲ (Workbench) တွင် စက်ပစ္စည်းစတင်လည်ပတ်စေမည့်ခလုတ်၊ ချိတ်ဆက်မှုပြုလုပ်ရာနေရာများ (terminals) နှင့် အမျိုးမျိုးသော လျှပ်စစ်ဓာတ်အားပေးစနစ် (power supply units) များ တပ်ဆင်ထားပါသည်။ ဘေးကင်းလုံခြုံမှုအတွက် သီးခြားထိန်းချုပ်နိုင်သော သော့ဖြင့်လည်ပတ်သည့် "အရေးပေါ်ရပ်တန့်ခလုတ်" (emergency stop button) နှင့် အချက်ပြမီးပါဝင်ပြီး "မှတ်သားမှုစနစ်" (memory function) ပါရှိသော စတင်/ရပ်တန့်ခလုတ်တို့ ပါဝင်ပါသည်။
1.2 ထုတ်ကုန်၏ အဓိကလက္ခဏာများ
ဤယေဘုယျလေ့ကျင့်ရေးစက်ပစ္စည်းသည် လက်တွေ့စမ်းသပ်မှုများမှတစ်ဆင့် ကျောင်းသားများအား အခြေခံနည်းပညာဆိုင်ရာ ဗဟုသုတနှင့် ကျွမ်းကျင်မှုများကို ရရှိစေပါသည်။ ထို့ပြင် လက်တွေ့လုပ်ဆောင်နိုင်စွမ်းနှင့် အသုံးချနိုင်စွမ်းတို့ကို မြှင့်တင်ပေးပြီး ပြဿနာများကို ခွဲခြမ်းစိတ်ဖြာဖြေရှင်းနိုင်စွမ်းကိုလည်း ပျိုးထောင်ပေးကာ ပရော်ဖက်ရှင်နယ်သင်တန်းများအတွက် ခိုင်မာသော အခြေခံအုတ်မြစ်ကို တည်ဆောက်ပေးပါသည်။ ဤလျှပ်စစ်ပညာရှင်သုံး စားပွဲခုံတွင် ပိုမိုပြည့်စုံကောင်းမွန်သော ဘေးကင်းလုံခြုံရေး အကာအကွယ်စနစ်များနှင့် လုပ်ဆောင်ချက်များ ပါဝင်ပါသည်။
2. နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ
2.1 နည်းပညာဆိုင်ရာ အချက်အလက်များ
လျှပ်စစ်ဓာတ်အားပေးစနစ်ဆိုင်ရာ အချက်အလက်များ - 400VAC/24VAC/240VDC/230VAC
မီးအလင်းရောင်အရောင် - အစိမ်း/အနီ
ပြောင်းလဲအသုံးပြုနိုင်သော သုံးဖေ့စ် (three-phase) ယူနစ် - မပါဝင်ပါ
ပုံသေ DC ယူနစ် - ပါဝင်သည်
ပုံသေ AC ယူနစ် - ပါဝင်သည်
2.2 အလေးချိန်နှင့် အရွယ်အစား
အရွယ်အစား - 2000mm × 750mm × 1020mm
အလေးချိန် - 300kg အောက်

3. ထုတ်ကုန်အစိတ်အပိုင်းများ၏ အမည်များနှင့် လုပ်ဆောင်ချက် မိတ်ဆက်
3.1 ထုတ်ကုန်၏ အဓိကအစိတ်အပိုင်း
စဉ်
အမည်
အရေအတွက်
1
အဓိကလုပ်ငန်းခွင်စားပွဲ (Main workbench)
1
2
လျှပ်စစ်ဓာတ်အားပေးစနစ် မော်ဂျူး (Power supply unit module)
6
3.2 ထုတ်ကုန် မော်ဂျူးအစိတ်အပိုင်း
စဉ်
အမည်
အရေအတွက်
1
230VAC ပလပ်ပေါက်ပါဝင်သော ဓာတ်အားပေးယူနစ်
2
2
240VDC ဓာတ်အားပေးယူနစ်
1
3
24VAC ဓာတ်အားပေးယူနစ်
1
4
သုံးဖေ့စ် (Three-phase) ဓာတ်အားပေးယူနစ်
1
5
400VAC သုံးဖေ့စ် (Three-phase) ဓာတ်အားပေးယူနစ်
1
3.3 ထုတ်ကုန်၏ အပိုပစ္စည်းများ
စဉ်
အမည်
အရေအတွက် 1
4mm ဘေးကင်းလုံခြုံမှုရှိသော လျှပ်စစ်ကြိုး (အရှည် ၁ မီတာ၊ နှစ်ဖက်စလုံးတွင် ချိတ်ဆက်နိုင်သော အနက်ရောင်ကြိုး)
5
2
4mm ဘေးကင်းလုံခြုံမှုရှိသော လျှပ်စစ်ကြိုး (အရှည် ၁ မီတာ၊ နှစ်ဖက်စလုံးတွင် ချိတ်ဆက်နိုင်သော အပြာရောင်ကြိုး)
5
3
4mm ဘေးကင်းလုံခြုံမှုရှိသော လျှပ်စစ်ကြိုး (အရှည် ၁ မီတာ၊ နှစ်ဖက်စလုံးတွင် ချိတ်ဆက်နိုင်သော အဝါရောင်ကြိုး)
5
4
4mm ဘေးကင်းလုံခြုံမှုရှိသော လျှပ်စစ်ကြိုး (အရှည် ၁ မီတာ၊ နှစ်ဖက်စလုံးတွင် ချိတ်ဆက်နိုင်သော အရောင်နှစ်မျိုးပါကြိုး)
5
5
4mm ဘေးကင်းလုံခြုံမှုရှိသော လျှပ်စစ်ကြိုး (အရှည် ၁ မီတာ၊ နှစ်ဖက်စလုံးတွင် ချိတ်ဆက်နိုင်သော အနီရောင်ကြိုး)
5
6
4mm ဘေးကင်းလုံခြုံမှုရှိသော လျှပ်စစ်ကြိုး (အရှည် ၁ မီတာ၊ နှစ်ဖက်စလုံးတွင် ချိတ်ဆက်နိုင်သော အစိမ်းရောင်ကြိုး)
5
3.4 ထုတ်ကုန် မော်ဂျူး (Module) မိတ်ဆက်
1. အမည် - AC 230V လျှပ်စစ်ပေါက် (Power socket)
သတ်မှတ်ချက်များ - AC230V+N+T/50HZ
အသုံးပြုပုံ - AC 230V ဗို့အားသုံး adapter plug များအတွက် လျှပ်စစ်ဓာတ်အားပေးရန် အသုံးပြုသည်
2. အမည် - AC 24V လျှပ်စစ်ဓာတ်အားပေးစက် (Power supply unit)
သတ်မှတ်ချက်များ - AC24V/5A-50HZ
အသုံးပြုပုံ - AC 24V လျှပ်စစ်ပစ္စည်းများအတွက် လျှပ်စစ်ဓာတ်အားပေးရန် အသုံးပြုသည်
3. အမည် - DC 240V လျှပ်စစ်ဓာတ်အားပေးစက် (Power supply unit)
သတ်မှတ်ချက်များ - DC240V/2A
အသုံးပြုပုံ - DC 240V လျှပ်စစ်ပစ္စည်းများအတွက် လျှပ်စစ်ဓာတ်အားပေးရန် အသုံးပြုသည်
4. အမည် - AC 400V သုံးဖေ့စ် (three-phase) ငါးကြိုးစနစ်သုံး လျှပ်စစ်ဓာတ်အားပေးစက်
သတ်မှတ်ချက်များ - AC400V/50HZ
အသုံးပြုပုံ - AC 400V လျှပ်စစ်ပစ္စည်းများအတွက် လျှပ်စစ်ဓာတ်အားပေးရန် အသုံးပြုသည်
4. ထုတ်ကုန် လျှပ်စစ်မီးချိတ်ဆက်စမ်းသပ်မှု စာရင်း (အသေးစိတ်အတွက် စမ်းသပ်မှုလမ်းညွှန်ကို ကြည့်ပါ)
(1) 230VAC လျှပ်စစ်ဓာတ်အားပေးစက် စမ်းသပ်ခြင်း
ဤစက်သည် 230V AC ဗို့အားကို ထုတ်ပေးပြီး၊ သီးခြားထိန်းချုပ်ခလုတ်မပါရှိသလို ဗို့အားကိုလည်း ချိန်ညှိ၍မရပါ
(2) 24VAC လျှပ်စစ်ဓာတ်အားပေးစက် စမ်းသပ်ခြင်း
ဤစက်သည် 24V AC ဗို့အားကို ထုတ်ပေးပြီး၊ သီးခြားထိန်းချုပ်ခလုတ်ပါရှိသော်လည်း ဗို့အားကို ချိန်ညှိ၍မရပါ
(3) 240VDC လျှပ်စစ်ဓာတ်အားပေးစက် စမ်းသပ်ခြင်း
ဤစက်သည် 24V AC ဗို့အားကို ထုတ်ပေးပြီး၊ သီးခြားထိန်းချုပ်ခလုတ်ပါရှိသော်လည်း ဗို့အားကို ချိန်ညှိ၍မရပါ
(4) 400VAC လျှပ်စစ်ဓာတ်အားပေးစက် စမ်းသပ်ခြင်း
ဤစက်သည် 24V AC ဗို့အားကို ထုတ်ပေးပြီး၊ သီးခြားထိန်းချုပ်ခလုတ်ပါရှိသော်လည်း ဗို့အားကို ချိန်ညှိ၍မရပါ
