၁။ ပစ္စည်းကိရိယာမိတ်ဆက်
၁.၁ ခြုံငုံသုံးသပ်ချက်

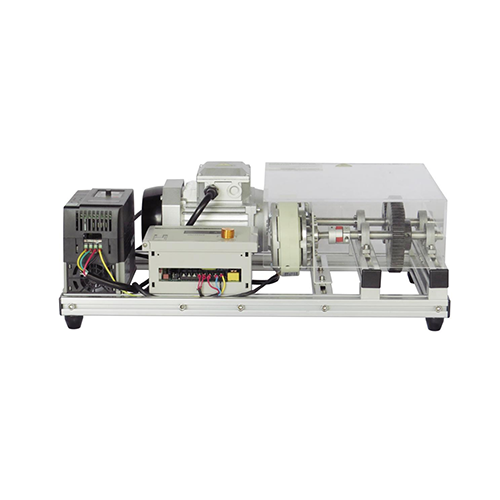

လေ့ကျင့်ရေးဓာတ်ခွဲခန်းစင်သည် စက်ပိုင်းဆိုင်ရာ အစိတ်အပိုင်းများ၊ နည်းပညာဆိုင်ရာ စက်ယန္တရားများ၊ ဝန်ဆောင်မှု၊ ပြုပြင်ခြင်း/တပ်ဆင်ခြင်း၊ တုန်ခါမှုရောဂါရှာဖွေရေးနှင့် အခြားဘာသာရပ်များကဲ့သို့သော လက်တွေ့သင်တန်းများအတွက် ရရှိနိုင်ပါသည်။ စင်တွင် V-belt နှင့် ဂီယာ pulley အစုံများ၊ chain drive sprockets၊ V-belts နှင့် wedge sprockets များ ပါဝင်သည်။ အလုပ်ခုံတွင် V-belts နှင့် ဂီယာ drive pulleys အစုံများစွာ၊ chain drive sprockets၊ ကွင်းဆက်များ၊ ဂီယာများ၊ eccentric sleeves အမျိုးအစားအမျိုးမျိုးနှင့် fixed sleeves များ ပါဝင်သည်။ စားပွဲတွင် စက်ပိုင်းဆိုင်ရာ ဂီယာများတွင် လိုအပ်သောအားကို ထုတ်ပေးသည့် magnetic particle brake တပ်ဆင်ထားသည်။
စင်ကိုအသုံးပြုခြင်းဖြင့် ကျောင်းသားများအား စက်ပိုင်းဆိုင်ရာ ဂီယာများ၊ bearing units များ၊ couplings များ၊ fastening bushings များ၊ frequency converters ပါသော electric drives များနှင့် structural contours အသုံးချမှုများ၏ ဒီဇိုင်းနှင့် ရင်းနှီးကျွမ်းဝင်စေသည်။ ခါးပတ်များ၊ ကွင်းဆက်များနှင့် ဂီယာများ၊ clamping bushings နှင့် bearing units များ တပ်ဆင်ခြင်းတွင် လက်တွေ့ကျွမ်းကျင်မှုများ ဖွံ့ဖြိုးတိုးတက်စေပါသည်။ ၀.၂/၀.၅ မီလီမီတာ eccentricity ရှိသော eccentricity ရှိသော bushing အစုံတစ်ခုသည် pulley နှင့် gear mounting၊ shaft misalignment ချို့ယွင်းချက်များကို တုပနိုင်သည်။ အလေးချိန်အစုံတစ်ခုသည် shaft မညီမျှမှု၏ မတူညီသောတန်ဖိုးများကို တုပနိုင်သည်။
ပူးတွဲပါ တိုင်းတာကိရိယာများ (digital calipers နှင့် magnetic mount ပေါ်ရှိ clock micrometer) သည် ကျောင်းသားများအား တပ်ဆင်မှုမှန်ကန်မှု၊ shaft alignment နှင့် parallelism နှင့် axial နှင့် angular misalignment control ကို စစ်ဆေးခြင်းဆိုင်ရာ ကျွမ်းကျင်မှုများ ဖွံ့ဖြိုးတိုးတက်စေရန် ကူညီပေးသည်။
၁.၂ အင်္ဂါရပ်များ
ဤ workbench သည် idle mode နှင့် မတူညီသော speed load များအောက်တွင် စက်ပိုင်းဆိုင်ရာဂီယာလည်ပတ်မှုကို လေ့လာနိုင်စေပါသည်။
တုန်ခါမှုတိုင်းတာခြင်းသင်တန်းကို ပြုလုပ်ရန်နှင့် စက်ပိုင်းဆိုင်ရာချို့ယွင်းချက်များ၏ နည်းပညာဆိုင်ရာရောဂါရှာဖွေရေးကျွမ်းကျင်မှုများကို ကျွမ်းကျင်စေရန်အတွက် bracket ၏ bearing unit တွင် studs သို့မဟုတ် screws များကို အသုံးပြု၍ တုန်ခါမှုအာရုံခံကိရိယာများတပ်ဆင်ရန်အတွက် MM5 threaded holes များပါရှိသည်။ stand သည် gear၊ belt နှင့် chain drives၊ couplings၊ rolling bearing များ၏ မတူညီသောစက်ပိုင်းဆိုင်ရာချို့ယွင်းချက်များ (မညီမျှမှုများ၊ eccentricities၊ nuisances၊ skew၊ wear၊ localized surface defects စသည်) ကို တုပနိုင်သည်။
၂။ နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ
ထည့်သွင်းပါဝါ: single-phase three-wire 220V, 50Hz
အရွယ်အစား: 850mm*400mm*300mm(L*W*H)
အလေးချိန်: 33kgs
၃။ အစိတ်အပိုင်းစာရင်း
၃.၁ အဓိကအစိတ်အပိုင်း
နံပါတ်
အမည်
၁
အရေးပေါ်ခလုတ်
၂
အင်ဗာတာ
၃
သံလိုက်မှုန့်ဘရိတ်ထိန်းချုပ်ကိရိယာ
၄
သံလိုက်မှုန့်ဘရိတ်
၅
သုံးဆင့် asynchronous မော်တာ
၆
ဒရိုက်ရိုး
၇
မောင်းနှင်ရိုး
၈
အကာအကွယ်အဖုံး
၃.၂ ဆက်စပ်ပစ္စည်းများ
နံပါတ်
အမည်
အရေအတွက်
၁
Vernier caliper
၁
၂
ဒိုင်လ်ညွှန်ပြကိရိယာ
၁
၃
ဝန်တုံး 20g
၁
၄
ဝန်တုံး 40g
၁
၅
ဝန်တုံး 60g
၁
၆
ဝန်တုံး 80g
၁
၇
ဝန်တုံး 100g
၁
၈
Eccentric sleeve 0.5mm
၂
၉
Eccentric အင်္ကျီလက် 0.2mm
1
10
တိုးချဲ့အင်္ကျီလက်
2
နံပါတ်
အမည်
အရေအတွက်
1
V-ခါးပတ်
2
2
အချိန်ကိုက်ခါးပတ်
2
3
တပြိုင်နက်ဘီး (မာစတာ)
2
4
တပြိုင်နက်ဘီး (slave)
1
5
ပူလီ (မာစတာ)
2
6
ပူလီ (slave)
1
7
အတွင်းဘက်ဆဋ္ဌဂံ
1
8
ဘယ်ရီ
1
9
ကွင်းဆက်
1
10
ဘီဗယ်ဂီယာ
2
11
ဘီဗယ်ဂီယာအောက်ခံ
1
12
စပါဂီယာ (မာစတာ)
2
13
စပါဂီယာ (slave)
1
14
ထောင့်တိုင်းကိရိယာ
1
4. စမ်းသပ်မှုစာရင်း
စမ်းသပ်မှု ၁ ဟန်ချက်ညီကိရိယာ၏တုန်ခါမှုစမ်းသပ်မှု (ဝန်မပါ)
စမ်းသပ်မှု ၂ ဟန်ချက်ညီကိရိယာ၏တုန်ခါမှုစမ်းသပ်မှု (ဝန်ပါ)
စမ်းသပ်မှု ၃ မော်တာ၏ရှေ့နှင့်နောက်လှည့်စမ်းသပ်မှု
စမ်းသပ်မှု ၄: မောင်းနှင်ဘီး eccentricity စမ်းသပ်မှု
စမ်းသပ်မှု ၅ Magnetic Powder Braking Controller Braking စမ်းသပ်ချက်
စမ်းသပ်ချက် ၆ ဘီဗယ်ဂီယာများ တပ်ဆင်ခြင်းနှင့် စမ်းသပ်ခြင်း
စမ်းသပ်ချက် ၇: စပါဂီယာများ၏ အလယ်ဗဟိုပြုစမ်းသပ်မှု
စမ်းသပ်ချက် ၈: ပူလီ၏ အဆုံးမျက်နှာပြင်နှင့် ရေဒီယယ်ပြေးမှုစမ်းသပ်မှု
