MR142M ကို သယ်ယူပို့ဆောင်ရေး သင်တန်း သင်တန်းပစ္စည်းကိရိယာ အလုပ်အကိုင်သင်တန်းပစ္စည်းကိရိယာ
1. ထုတ်ကုန်မိတ်ဆက်
1.1 ထုတ်ကုန်ဖော်ပြချက်

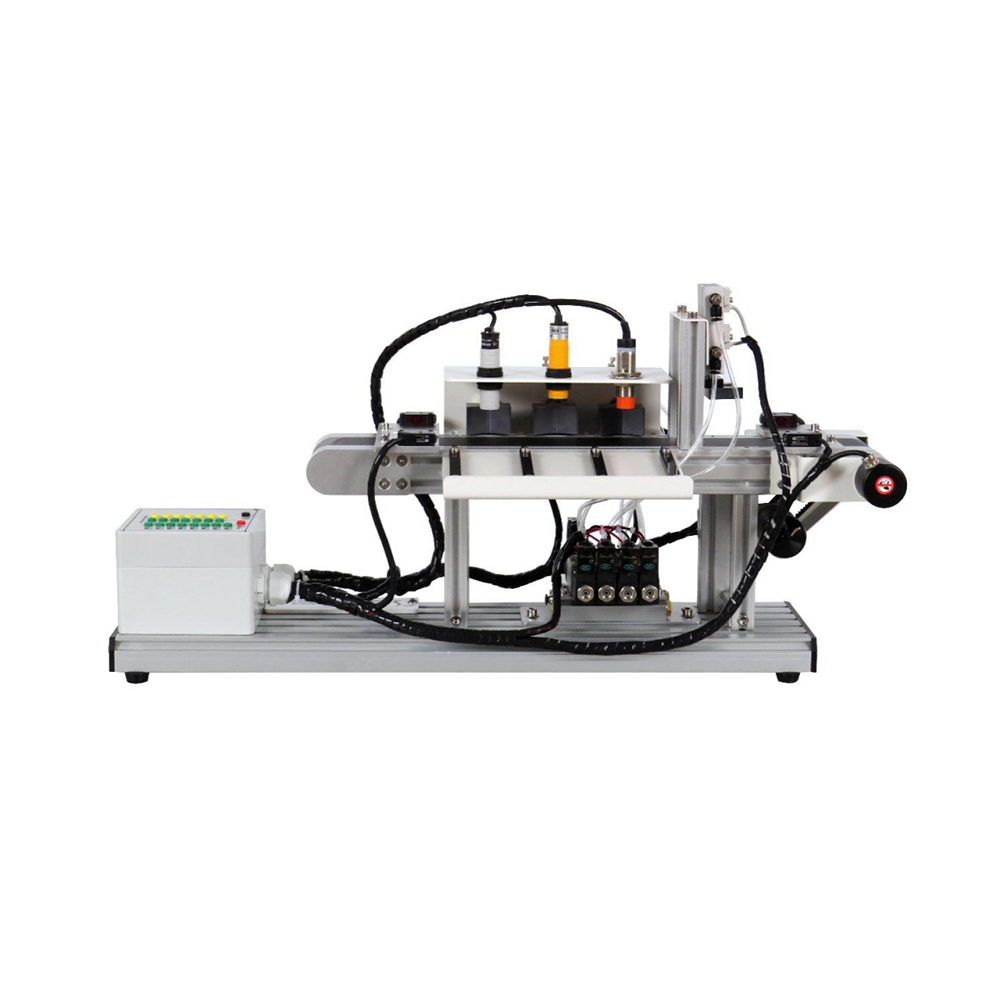

MR142M Conveyor Module သည် အလိုအလျောက် သင်ကြားမှုအတွက် ဒီဇိုင်းထုတ်ထားသော လေ့ကျင့်ရေးကိရိယာတစ်ခုဖြစ်သည်။ PLC ထိန်းချုပ်မှု၊ အာရုံခံအပလီကေးရှင်း၊ pneumatic နည်းပညာနှင့် ပစ္စည်းအမျိုးအစားခွဲခြင်းစနစ်တို့ကို ကျယ်ကျယ်ပြန့်ပြန့် လေ့လာသင်ယူရန် ကျောင်းသားများနှင့် ဆရာများအတွက် သင့်လျော်ပါသည်။ စက်မှုစည်းဝေးပွဲလိုင်းပြကွက်များကို အတုယူခြင်းဖြင့်၊ ၎င်းသည် အသုံးပြုသူများအား သယ်ယူပို့ဆောင်ရေးခါးပတ်ထိန်းချုပ်မှု၊ ပစ္စည်းရှာဖွေခြင်းနှင့် အမျိုးအစားခွဲထားသော သိုလှောင်မှုဆိုင်ရာ အဓိကနည်းပညာဆိုင်ရာ စည်းမျဉ်းများကို ကျွမ်းကျင်အောင် ကူညီပေးသည်။
ဤစက်ပစ္စည်းတွင် conveyor belt စနစ်၊ pneumatic actuators၊ အာရုံခံကိရိယာမျိုးစုံနှင့် လျှပ်စစ်ထိန်းချုပ်မှုကြားခံများ ပါဝင်ပြီး ပြင်ပ PLC နှင့် လေအရင်းအမြစ်မှတစ်ဆင့် အလိုအလျောက် စီခြင်းလုပ်ဆောင်ချက်များကို သိရှိနားလည်စေသည်။ အဓိက လုပ်ဆောင်ချက်များမှာ- photoelectric sensors များနှင့် proximity switches များမှတဆင့် material material ကို ရှာဖွေခြင်း၊ အမျိုးမျိုးသော ပစ္စည်းတုံးများကို သက်ဆိုင်ရာ storage bin သို့ တွန်းပို့ရန် ဆလင်ဒါကို ထိန်းချုပ်ခြင်းနှင့် conveyor belt ၏ လည်ပတ်မှုအခြေအနေကို စောင့်ကြည့်ရန် ကုဒ်နံပါတ်များကို အသုံးပြုခြင်း။ စက်သည် Multi-module linkage ကို ပံ့ပိုးပေးပြီး ရှုပ်ထွေးသော အလိုအလျောက်စနစ်စနစ်များကို သင်ကြားခြင်းနှင့် စမ်းသပ်ခြင်းများအတွက် သင့်လျော်ပါသည်။
1.2 ထုတ်ကုန်အင်္ဂါရပ်များ
1. ပေါင်းစပ်သင်ကြားမှုဒီဇိုင်း
ဖောက်ထွင်းမြင်ရသော သိုလှောင်ပုံးများနှင့် အမြင်အာရုံ သယ်ယူပို့ဆောင်ရေး ခါးပတ်များသည် ပစ္စည်းသယ်ယူပို့ဆောင်ခြင်းနှင့် စီခြင်းလုပ်ငန်းစဉ်ကို အလိုလိုသိမြင်စေသည်။
Modular ဖွဲ့စည်းပုံသည် သီးခြားစမ်းသပ်မှုများ သို့မဟုတ် အခြားစက်ပစ္စည်းများနှင့် ချိတ်ဆက်မှုကို ပံ့ပိုးပေးသည်။
2. Multi-sensor ပူးပေါင်းဆောင်ရွက်ခြင်း
ထောက်လှမ်းမှုအခြေအနေအမျိုးမျိုးကို ကာမိစေရန် ပေါင်းစပ်ထားသော capacitive၊ inductive၊ photoelectric နှင့် rotary ကုဒ်နံပါတ်များ။
3. ထိရောက်သော pneumatic ထိန်းချုပ်မှု
နှစ်ထပ်ဆလင်ဒါနှင့် ဝင်ရိုးနှစ်ဆဆလင်ဒါကို ပစ္စည်းပိတ်ဆို့ခြင်းနှင့် တွန်းခြင်းများကို တိကျစွာထိန်းချုပ်ရန်အတွက် အသုံးပြုပါသည်။
pneumatic အစိတ်အပိုင်းများ၏ ရွေ့လျားမှုအမြန်နှုန်းကို ချိန်ညှိရန် ထွက်ပေါက် 8 ပေါက် အမြန်နှုန်းထိန်းသည့် အဆို့ရှင်များ တပ်ဆင်ထားသည်။
4. လုံခြုံပြီးအဆင်ပြေ
DC 24V ဗို့အားနိမ့်ပါဝါထောက်ပံ့မှုသည် သင်ကြားမှုဘေးကင်းရေးစံနှုန်းများနှင့် ကိုက်ညီသည်။
စံသတ်မှတ်ထားသော 2 mm terminal interface၊ mainstream PLC controllers များနှင့် တွဲဖက်အသုံးပြုနိုင်သည်။
2. နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ
အခြေခံနည်းပညာဘောင်များ
ပါဝါထောက်ပံ့မှု ဗို့အား DC 24 V
လေအရင်းအမြစ်ဖိအား 0.4 MPa ~ 0.6 MPa (ပြင်ပလေစုပ်စက် လိုအပ်သည်)
စက်ပစ္စည်းအသွင်အပြင် ကန့်သတ်ချက်များ
အတိုင်းအတာ 670 mm*420 mm*335 mm
အလေးချိန် ≤20 ကီလိုဂရမ်
3. ထုတ်ကုန်အစိတ်အပိုင်းအမည်များနှင့် လုပ်ဆောင်ချက်မိတ်ဆက်
3.1 ထုတ်ကုန် အဓိက ကိုယ်ထည်
မဟုတ်ဘူး နာမည် Qty။
Junction box ၁ ခု ၁
2 Conveyor belt ၁
3 Cylinder ၃လုံး
4 Capacitive အာရုံခံကိရိယာ ၁
5 Photoelectric အာရုံခံကိရိယာ ၁
6 Inductive Sensor ၁
7 အလင်းတန်းအာရုံခံကိရိယာ ၂
8 Encoder ၁
ဂီယာမော်တာ ၉ လုံး ၁
10 Solenoid valve 4 ခု
11 လေဝင်ပေါက် ၁
3.2 ထုတ်ကုန်ဆက်စပ်ပစ္စည်းများ
နံပါတ်အမည် Qty ။
၁-ပစ္စည်းဘလောက် ၉
2 2 မီလီမီတာ လုံခြုံရေး လျှပ်စစ်ကြိုး (အဝါရောင်၊ 100 စင်တီမီတာ) ၇
3 2 မီလီမီတာ လုံခြုံရေး လျှပ်စစ်ကြိုး (အစိမ်းရောင်၊ 100 စင်တီမီတာ) ၁၅
4 2 မီလီမီတာ လုံခြုံရေး လျှပ်စစ်ကြိုး (အနီရောင်၊ 100 စင်တီမီတာ) ၁
5 2 မီလီမီတာ လုံခြုံရေး လျှပ်စစ်ကြိုး (အနက်ရောင်၊ 100 စင်တီမီတာ) ၁
6 U disk ၁
7 Air pipe (3 m) ၁
8 25-core ချိတ်ဆက်မှုလိုင်း 1
4. ထုတ်ကုန်သင်ကြားရေးစမ်းသပ်မှုစာရင်း
(၁) အခြေခံ လည်ပတ်မှုနှင့် စက်ကိရိယာများ အသုံးပြုခြင်း။
