1. ထုတ်ကုန်မိတ်ဆက်
1.1 ထုတ်ကုန်ဖော်ပြချက်

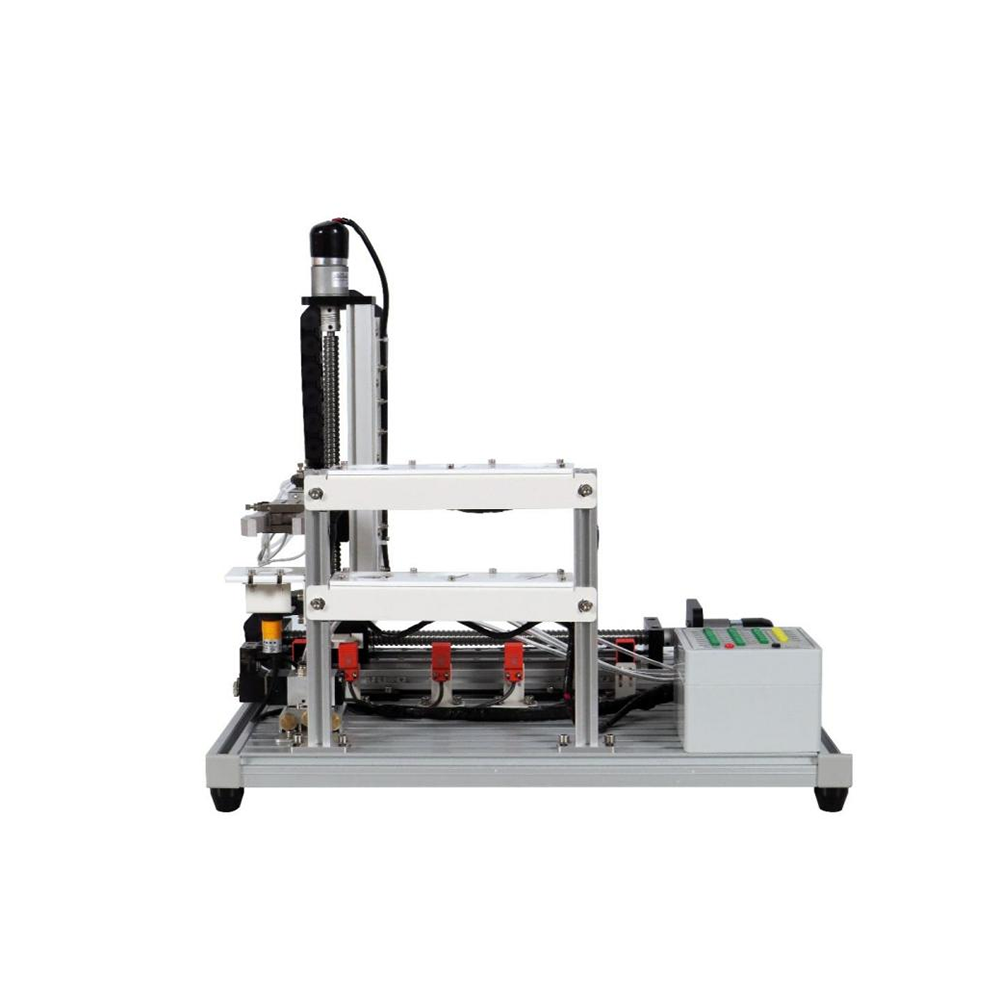

MR141M Cartesian Control Storage Module သည် စတုဂံပုံသဏ္ဍာန် ပေါင်းစပ်ခြယ်လှယ်မှုဆိုင်ရာ ဖွဲ့စည်းပုံကို လက်ခံကျင့်သုံးသည့် အဆင့်မြင့် အလိုအလျောက် သင်ကြားရေးကိရိယာတစ်ခုဖြစ်ပြီး ကောလိပ်များနှင့် အသက်မွေးဝမ်းကျောင်းဆိုင်ရာ မက်ကတ်ထရိုနစ်များ၊ အလိုအလျောက်စနစ်ထိန်းချုပ်မှုနှင့် အခြားမေဂျာများအတွက် အထူးဒီဇိုင်းထုတ်ထားသည်။ ဤစက်ပစ္စည်းသည် တိကျစွာ ထုတ်လွှင့်မှု၊ အသိဉာဏ်ရှိ ထောက်လှမ်းမှုနှင့် အလိုအလျောက်စနစ် ထိန်းချုပ်မှုနည်းပညာကို ပေါင်းစပ်ထားပြီး PLC ပရိုဂရမ်စနစ်ဖြင့် ပစ္စည်းများ၏ ဉာဏ်ရည်ဉာဏ်သွေးကို ဖော်ထုတ်ခြင်း၊ တိကျသောနေရာချထားခြင်းနှင့် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော သိုလှောင်မှုလုပ်ဆောင်ချက်များကို သိရှိနားလည်စေသည်။
ဤ module သည် Cartesian သြဒိနိတ်စနစ် ဒီဇိုင်းကို လက်ခံပြီး X/Y ဝင်ရိုး တိကျသော ဂီယာစနစ်၊ pneumatic gripper ယန္တရားနှင့် အသိဉာဏ်ရှိသော သိုလှောင်မှုယူနစ်တို့ ပါဝင်ပါသည်။ စက်ပစ္စည်းများတွင် ဝင်ရိုးနှစ်ခုချိတ်ဆက်မှုမှတစ်ဆင့် ပစ္စည်းများ၏ သုံးဖက်မြင် spatial positioning ကို သိရှိနားလည်နိုင်သော စံချိန်စံညွှန်းမီ silos 6 ခု တပ်ဆင်ထားပြီး၊ built-in ဦးစားပေးသိုလှောင်မှု algorithm သည် ပစ္စည်းများ၏ သိုလှောင်မှုအနေအထားကို အလိုအလျောက် အကောင်းဆုံးဖြစ်အောင် လုပ်ဆောင်ပေးနိုင်ပါသည်။ အလိုအလျောက်သိုလှောင်ခြင်း နှင့် ဉာဏ်ရည်ထက်မြက်သော အမျိုးအစားခွဲခြင်းကဲ့သို့သော ခေတ်မီစက်မှုနည်းပညာများ သင်ကြားခြင်းနှင့် လက်တွေ့လုပ်ဆောင်ခြင်းအတွက် သင့်လျော်ပါသည်။
1.2 ထုတ်ကုန်အင်္ဂါရပ်များ
မြင့်မားသော တိကျမှုရှိသော နေရာချထားခြင်း-
Dual-axis servo ထိန်းချုပ်မှု
နေရာချထားမှု တိကျမှု ±0.5 မီလီမီတာ ထပ်လုပ်ပါ။
တိကျသောနေရာချထားမှုကိုသေချာစေရန် 4 position sensors များတပ်ဆင်ထားသည်။
ဘေးကင်းပြီး ယုံကြည်စိတ်ချရသော
Dual limit protection (စက် + လျှပ်စစ်)
24V ဘေးကင်းသောဗို့အားဒီဇိုင်း
သင်ကြားမှုအားသာချက်များ
ဖောက်ထွင်းမြင်ရသော ဖွဲ့စည်းပုံ ဒီဇိုင်း
Modular ပရိုဂရမ်းမင်း၏ အင်တာဖေ့စ်
2. နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ
အခြေခံနည်းပညာဘောင်များ
အလုပ်လုပ်သောဗို့အား DC 24V
လေအရင်းအမြစ်ဖိအား 0.4 MPa ~ 0.6 MPa (ပြင်ပလေစုပ်စက် လိုအပ်သည်)
စက်ပစ္စည်းအသွင်အပြင် ကန့်သတ်ချက်များ
အတိုင်းအတာ 560 mm*457 mm*530 mm
အလေးချိန် ≤20 ကီလိုဂရမ်

3. ထုတ်ကုန်အစိတ်အပိုင်းအမည်များနှင့် လုပ်ဆောင်ချက်မိတ်ဆက်
3.1 ထုတ်ကုန် အဓိက ကိုယ်ထည်
နံပါတ်အမည် Qty ။
ဂီယာမော်တာ ၁လုံး ၂
Pneumatic gripper ၂ ခု ၁
အာရုံခံကိရိယာ ၃ ခု ၁
4 Solenoid valve ၁
5 Storage ယူနစ် ၁
6 အနေအထားအာရုံခံကိရိယာ 6
၇ လမ်းဆုံအကွက် ၁
3.2 ထုတ်ကုန်ဆက်စပ်ပစ္စည်းများ
နံပါတ်အမည် Qty ။
1 25-core အချက်ပြကေဘယ်လ် 2
2 Air pipe (3 m) ၁
၃-ရုပ်တုံး ၇
USB flash drive ၄ ခု ၁
5 2 မီလီမီတာ လုံခြုံရေး လျှပ်စစ်ကြိုး (အစိမ်းရောင်၊ 100 စင်တီမီတာ) ၂၃
6 2 မီလီမီတာ လုံခြုံရေး လျှပ်စစ်ကြိုး (အဝါရောင်၊ 100 စင်တီမီတာ) ၆
7 2 မီလီမီတာ လုံခြုံရေး လျှပ်စစ်ကြိုး (အနက်ရောင်၊ 100 စင်တီမီတာ) ၁
8 2 မီလီမီတာ လုံခြုံရေး လျှပ်စစ်ကြိုး (အနီရောင်၊ 100 စင်တီမီတာ) ၁
4. ထုတ်ကုန်သင်ကြားရေးစမ်းသပ်မှုစာရင်း
(၁) အခြေခံ လည်ပတ်မှုနှင့် စက်ကိရိယာများ အသုံးပြုခြင်း။
