ကို လေအားလက်မောင်းလေ့ကျင့်ရေး လေ့ကျင့်ရေးပစ္စည်းကိရိယာ သင်တန်းပစ္စည်းကိရိယာ

1. ထုတ်ကုန်မိတ်ဆက်
1.1 ထုတ်ကုန်ဖော်ပြချက်

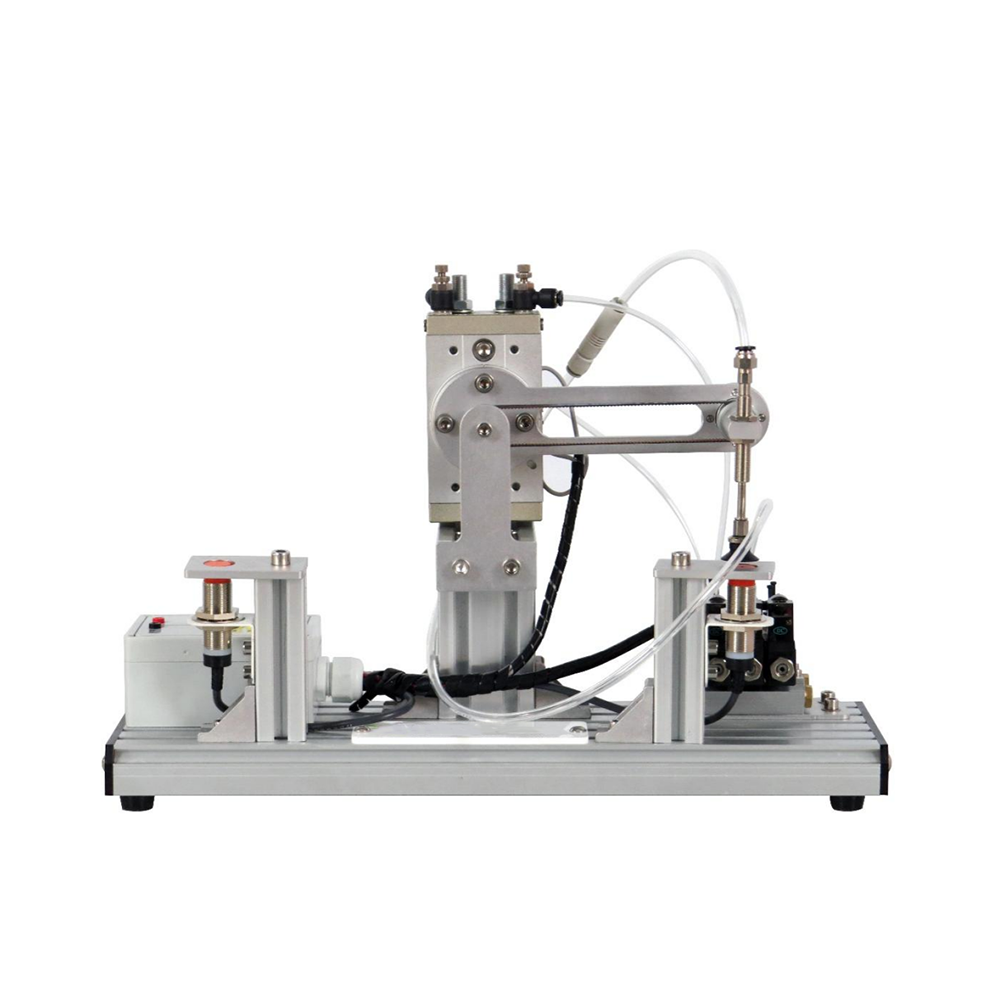

MR140M Pneumatic Arm Module သည် ကျောင်းသားများနှင့် ဆရာများ အတွက် သင့်လျော်သော pneumatic ထိန်းချုပ်မှု၊ အာရုံခံအပလီကေးရှင်းနှင့် စက်ပိုင်းဆိုင်ရာ ဂီယာစနစ်များကို လေ့လာရန် လေ့ကျင့်ရေးကိရိယာတစ်ခုဖြစ်သည်။ စက်မှုလက်မှုဖမ်းယူခြင်းနှင့် ကိုင်တွယ်ခြင်းဆိုင်ရာ မြင်ကွင်းများကို အတုယူခြင်းဖြင့်၊ ၎င်းသည် သုံးစွဲသူများအား pneumatic actuators၊ synchronous belt drive နှင့် PLC ပရိုဂရမ်းမင်း၏ ပြီးပြည့်စုံသော အသုံးချနည်းပညာကို ကျွမ်းကျင်အောင် ကူညီပေးပါသည်။
ဤစက်ပစ္စည်းတွင် rotary ဆလင်ဒါ၊ စုပ်ခွက်ယန္တရား၊ synchronous belt drive system နှင့် sensor detection unit တို့ပါ၀င်ပြီး ပြင်ပ PLC နှင့် လေအရင်းအမြစ်မှတဆင့် ပစ္စည်းကို ဖမ်းယူခြင်းနှင့် အနေအထားလဲလှယ်ခြင်း လုပ်ဆောင်ချက်များကို သိရှိနားလည်စေသည်။ အဓိကလုပ်ဆောင်ချက်များမှာ- အာရုံခံကိရိယာမှတစ်ဆင့် ပစ္စည်းတည်နေရာကိုသိရှိခြင်း၊ ပစ္စည်းကိုဖမ်းယူရန် စုပ်ခွက်ကိုထိန်းချုပ်ခြင်း၊ rotary cylinder နှင့် synchronous belt drive system ကိုအသုံးပြု၍ ဘယ်နှင့်ညာ stations များကြားတွင် ပစ္စည်း၏တိကျသောကိုင်တွယ်မှုကိုနားလည်ရန်။ စက်ပစ္စည်းသည် ကျစ်လစ်သိပ်သည်းသော ဖွဲ့စည်းပုံရှိပြီး နှစ်လမ်းသွား ပစ္စည်းလွှဲပြောင်းစမ်းသပ်မှုများကို ပံ့ပိုးပေးသည်။
1.2 ထုတ်ကုန်အင်္ဂါရပ်များ
1. အလိုလိုသိသော သင်ကြားမှုပုံစံ
ဖောက်ထွင်းမြင်ရသော အခြေခံနှင့် အမြင်အာရုံစုပ်ခွက်လုပ်ဆောင်ချက်သည် ပစ္စည်းကို ဖမ်းယူခြင်းနှင့် လှည့်ခြင်းလုပ်ငန်းစဉ်ကို ရှင်းလင်းစွာပြသသည်။
Modular interface၊ PLC နှင့် အခြားသင်ကြားရေးကိရိယာများနှင့် ချိတ်ဆက်ရန် လွယ်ကူသည်။
2. pneumatic နှင့်စက်ပိုင်းဆိုင်ရာပေါင်းစပ်
တိကျသောထောင့်ထိန်းချုပ်မှုနှင့် ပါဝါဂီယာ၏နိယာမကိုသရုပ်ပြရန် rotary ဆလင်ဒါနှင့် synchronous belt drive ကိုအသုံးပြုခြင်း။
စက်မှုလက်မှုဖမ်းယူခြင်းဆိုင်ရာ အခြေအနေများကို အတုယူရန် ဖုန်စုပ်ခွက်များ တပ်ဆင်ထားသည်။
3. ပြောင်းလွယ်ပြင်လွယ်ထိန်းချုပ်မှု
နှစ်လမ်းညွန် ပစ္စည်းကိုင်တွယ်မှုကို ပံ့ပိုးပေးသည် (ဘယ် → ညာ သို့မဟုတ် ညာဘက် → ဘယ်) ၊ PLC ပရိုဂရမ် ယုတ္တိဗေဒ အမျိုးမျိုးနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။
ပစ္စည်းအခြေအနေကို အချိန်နှင့်တပြေးညီ သိရှိနိုင်စေရန် ပေါင်းစပ်ထားသော inductive proximity ခလုတ်။
4. ဘေးကင်းပြီး ယုံကြည်စိတ်ချရသော
DC24V ဗို့အားနိမ့်ပါဝါထောက်ပံ့မှုသည် သင်ကြားမှုဘေးကင်းရေးစံနှုန်းများနှင့် ကိုက်ညီသည်။
အလူမီနီယံအလွိုင်းဘောင်သည် တည်ငြိမ်ပြီး တာရှည်ခံပြီး ကြိမ်နှုန်းမြင့် စမ်းသပ်မှုလိုအပ်ချက်များအတွက် သင့်လျော်သည်။

2. နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ
အခြေခံနည်းပညာဘောင်များ
ပါဝါထောက်ပံ့မှု ဗို့အား DC 24V
လေအရင်းအမြစ်ဖိအား 0.4 MPa ~ 0.6 MPa (ပြင်ပလေစုပ်စက် လိုအပ်သည်)
စက်ပစ္စည်းအသွင်အပြင် ကန့်သတ်ချက်များ
အတိုင်းအတာ 460mm*190mm*275mm
အလေးချိန် ≤5kg
3. ထုတ်ကုန်အစိတ်အပိုင်းအမည်များနှင့် လုပ်ဆောင်ချက်မိတ်ဆက်
3.1 ထုတ်ကုန် အဓိက ကိုယ်ထည်
နံပါတ်အမည် Qty ။
Junction box ၁ ခု ၁
2 Capacitive အာရုံခံကိရိယာ ၂
Rotary ဆလင်ဒါ ၃ လုံး ၁
ဖုန်စုပ်စက် ၄လုံး ၁
5 Suction cup ၁
6 Solenoid valve ၃
3.2 ထုတ်ကုန်ဆက်စပ်ပစ္စည်းများ
နံပါတ်အမည် Qty ။
1 25-core အချက်ပြကေဘယ်လ် 1
2 Block 3
3 Air pipe (3m) ၁
4 2mm လုံခြုံရေးလျှပ်စစ်ကြိုး (အစိမ်းရောင်၊ 100cm) ၅
5 2mm လုံခြုံရေးလျှပ်စစ်ကြိုး (အနက်ရောင်၊ 100cm) ၁
6 2mm လုံခြုံရေး လျှပ်စစ်ကြိုး (အနီရောင်၊ 100cm) ၁
7 2mm လုံခြုံရေးလျှပ်စစ်ကြိုး (အဝါရောင်၊ 100cm) ၄
8 U disk ၁
4. ထုတ်ကုန်သင်ကြားရေးစမ်းသပ်မှုစာရင်း
(၁) အခြေခံ လည်ပတ်မှုနှင့် စက်ကိရိယာများ အသုံးပြုခြင်း။
