ပိုက်ဒြပ်စင်များမှစွမ်းအင်ဆုံးရှုံးမှုသင်ထောက်ကူပစ္စည်း Hydraulic Bench
  • ပိုက်ဒြပ်စင်များမှစွမ်းအင်ဆုံးရှုံးမှုသင်ထောက်ကူပစ္စည်း Hydraulic Bench

ပိုက်ဒြပ်စင်များမှစွမ်းအင်ဆုံးရှုံးမှုသင်ထောက်ကူပစ္စည်း Hydraulic Bench

ပစ္စည်းအမှတ်: MR-HM 150.29
ပိုက်ဒြပ်စင်များမှစွမ်းအင်ဆုံးရှုံးမှုသင်ထောက်ကူပစ္စည်း Hydraulic Bench
တောင်းခံချက်
ဖော်ပြချက်

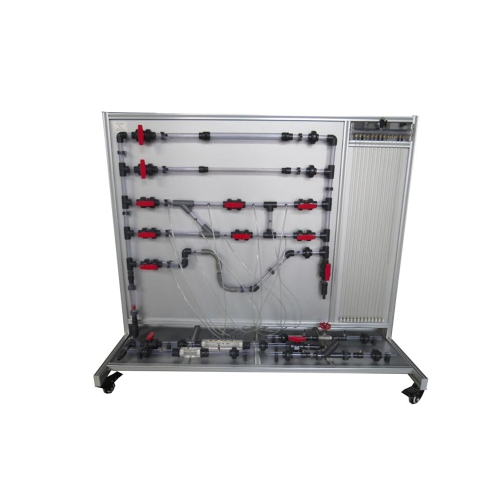

MR-HM 150.29 ပိုက်ဒြပ်စင်များမှစွမ်းအင်ဆုံးရှုံးမှုသင်ထောက်ကူပစ္စည်း Hydraulic Bench
ဖော်ပြချက်
•အမျိုးမျိုးသောပိုက် fittings နှင့်ဘောလုံးအဆို့ရှင်အတွက်ဆုံးရှုံးမှု
• annular အခန်းများမှတစ်ဆင့်တိကျသောဖိအားတိုင်းတာခြင်း
• manometer panel ပေါ်တွင် differential ကိုဖိအား၏ visualization

ပိုက်စနစ်တစ်ခုမှတဆင့်ရေစီးဆင်းသောအခါစီးဆင်းမှုကိုခံနိုင်ရည်ရှိခြင်းသည်ပိုက်တပ်ဆင်ခြင်းများနှင့်အဆို့ရှင်များနှင့် fittings များတွင်ဖိအားဆုံးရှုံးမှုကိုဖြစ်ပေါ်စေသည်။
ဖိအားများကိုစုံစမ်းစစ်ဆေးရန်နှင့်မြင်ယောင်စေရန် HM 150.29 ယူနစ်ကိုအသုံးပြုနိုင်သည်
ပိုက်ဒြပ်စင်အတွက်ဆုံးရှုံးမှု။ ကွဲပြားသောပိုက်ဂျီသြမေတြီသည်စီးဆင်းမှုကိုမည်သို့အကျိုးသက်ရောက်သည်ကိုအကဲဖြတ်ရန်စမ်းသပ်ယူနစ်ကိုအသုံးပြုနိုင်သည်။
အဆိုပါ HM 150,29 စမ်းသပ်ယူနစ်ကွဲပြားခြားနားသောစီးဆင်းမှုခံနိုင်ရည်နှင့်အတူတစ် ဦး ကျုံ့ခြင်းနှင့်တိုးချဲ့အပိုင်းအစနှင့်အတူအများအပြားပိုက်ဒြပ်စင်များပါဝင်သောပိုက်အပိုင်းပါဝင်သည်။ ပိုက်ထဲရှိဘောလုံးအဆို့ရှင်လည်းရှိပါသည်။ တိကျသောဖိအားတိုင်းတာခြင်းကိုသေချာစေသည့်ပိုက်ဒြပ်စင်၏အထက်နှင့်အောက်ဘက်ရှိ annular အခန်းများဖြင့်ဖိအားတိုင်းတာသည့်နေရာများရှိသည်။
ဖိအားတိုင်းတာသည့်နေရာများသည်ပိုက်၏ဒြပ်ထု၏ဖိအားဆုံးရှုံးမှုကိုဆုံးဖြတ်ရန် ၆ ခုပြွန် manometers နှင့်တွဲဆက်နိုင်သည်။
အဆိုပါစမ်းသပ်ယူနစ် HM 150 အခြေစိုက်စခန်း module တစ်ခု၏အလုပ်မျက်နှာပြင်ပေါ်မှာအလွယ်တကူနှင့်လုံခြုံစွာနေရာယူထားသည်။ ရေကိုထောက်ပံ့ပေးပြီးစီးဆင်းနှုန်းကို HM 150 ဖြင့်တိုင်းတာသည်။ တနည်းအားဖြင့်စမ်းသပ်ခန်းကိုဓာတ်ခွဲခန်းထောက်ပံ့မှုဖြင့်လည်ပတ်နိုင်သည်။

ရည်ရွယ်ချက်များ / စမ်းသပ်ချက်သင်ယူခြင်း
• segment ကွေးနှင့်ကွေးမှာဖိအားဆုံးရှုံးမှုစုံစမ်းစစ်ဆေးရန်
•ကျုံ့ခြင်းနှင့်ကြီးထွားမှာဖိအားဆုံးရှုံးမှုစုံစမ်းစစ်ဆေးရန်
•ဘောလုံးအဆို့ရှင်တွင်ဖိအားဆုံးရှုံးမှုနှင့်ရိုးရိုးအဆို့ရှင်၏လက္ခဏာကိုဆုံးဖြတ်ခြင်း

အသေးစိတ်ဖော်ပြချက်
[1] ပိုက် fittings နှင့်ဘောလုံးအဆို့ရှင်မှတဆင့်စီးဆင်းမှုအတွက်ဖိအားဆုံးရှုံးမှု၏စုံစမ်းစစ်ဆေး
[2] ရုတ်တရက်ကျုံ့ခြင်းနှင့်ရုတ်တရက်ကျယ်ခြင်း, ပိုက်ကွေး, segment ကွေး, ပိုက်ထောင့်နှင့်ဘောလုံးအဆို့ရှင်
တိုင်းတာခြင်းအရာဝတ္ထု
[3] annular အခန်းများသည်တိကျသောတိုင်းတာခြင်းကိုခွင့်ပြုသည်
[4] ဖိအားကိုပြသဘို့ 6 ပြွန် manometers
[5] ဖိအားတိုင်းတာခြင်းများအတွက် Bourdon ပြွန် gauge
အခြေစိုက်စခန်း module တစ်ခု HM 150 ကဆုံးဖြတ် [6] စီးဆင်းမှုနှုန်းသည်
[၇] HM 150 မှတဆင့်သိုမဟုတ်ဓါတ်ခွဲခန်းမှတစ်ဆင့်ရေပေးဝေမှု

နည်းပညာဆိုင်ရာဒေတာ
ပိုက်, PVC
•အတွင်းအချင်း: 17mm
ပိုက်ဒြပ်စင်, PVC
အတွင်းအချင်း: ။
•ရုတ်တရက်ကျုံ့: d = 17 ကနေ = = 9,2mm မှ
•ရုတ်တရက်တိုးချဲ့: d = 9,2 ကနေ = = 17mm မှ
•အစိတ်အပိုင်းကွေး: = = 17mm, 90 °
•ပိုက်ထောင့်: = = 17mm, 90 °
•ကျဉ်းမြောင်းသောပိုက်ကွေး: = = 17mm, r = 40mm, 90 °
•ကျယ်ပြန့်သောပိုက်ကွေး: = = 17mm, r = 100mm, 90 °

တိုင်းတာခြင်းပ္ပံ
•ဖိအား -
· 1x 0 ... 1,6bar
· 6x 0 င် ... 0,03bar
LxWxH: 840x675x930mm
အလေးချိန် - ခန့်မှန်းခြေ ၂၈ ကီလိုဂရမ်
စစ်ဆင်ရေးအတွက်လိုအပ်သည်
HM 150 (တံခါးပိတ်ရေကာတာ) သို့မဟုတ်ရေဆက်သွယ်မှု၊ ယိုစီးမှု
ပေးပို့နယ်ပယ်
1 စမ်းသပ်ယူနစ်
ရေပိုက် 1 set
သင်ကြားပို့ချပစ္စည်း 1 အစုံ
