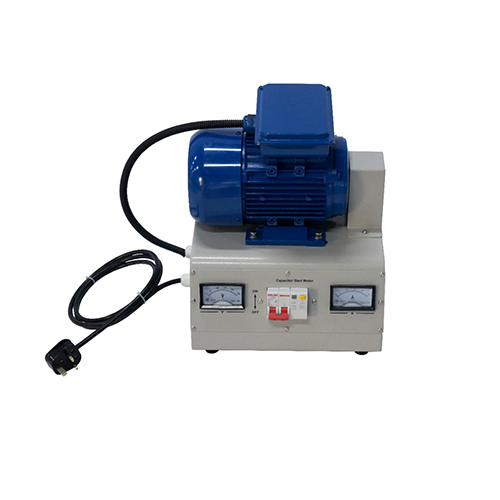

1. စက်ပစ္စည်းမိတ်ဆက်
1.1 ခြုံငုံသုံးသပ်ချက်
Capacitor start motor များသည် capacitor နှစ်ခုကို အသုံးပြုသည်- စတင် capacitor နှင့် run capacitor တစ်ခု။ start capacitor ကို အဓိကအားဖြင့် မော်တာ၏ start torque တိုးမြှင့်ရန်အတွက် အဓိကအသုံးပြုသည် ၊ ဆိုလိုသည်မှာ မော်တာ၏ start coil သည် စတင်ပြီးနောက် စတင်ပြီးနောက် ဖြတ်လိုက်သောအခါတွင် စွမ်းအင်ရှိပါသည်၊ လည်ပတ်နေသော capacitor သည် လည်ပတ်နေစဉ်အတွင်း မော်တာအား capacitance လျော်ကြေးပေးခြင်း၏ အခန်းကဏ္ဍကို လုပ်ဆောင်စေပြီး ၎င်းသည် လည်ပတ်ရန်အတွက် မော်တာကို အမြဲတမ်း တွဲပေးသည်။ အဓိကလုပ်ဆောင်ချက်မှာ မော်တာ၏စွမ်းအားကို အမြင့်ဆုံးမြှင့်တင်ရန်နှင့် ဆူညံသံနှင့် တုန်ခါမှုကို လျှော့ချရန် မော်တာ၏ ပင်မအကွေ့အကောက်နှင့် ဒုတိယအကွေ့အကောက်များကြား လျှပ်စစ်သံလိုက်ဆက်နွယ်မှုကို ချိန်ညှိရန်ဖြစ်သည်။
1.2 အင်္ဂါရပ်များ
1. start capacitor ၏ အဓိကလုပ်ဆောင်ချက်မှာ မော်တာအား အမြန်စတင်နိုင်ရန် မော်တာစတင်သောအခါ ပိုမိုကြီးမားသော လျှပ်စီးကြောင်းကို ပေးဆောင်ရန်ဖြစ်သည်။ မော်တာသည် သတ်မှတ်အမြန်နှုန်း၏ 75% ခန့်သို့ရောက်ရှိသောအခါ၊ ချိတ်ဆက်မှုပြတ်တောက်သည့်ကိရိယာဖြင့် မော်တာ၏စတင်အကွေ့အကောက်မှ စတင်ကာပါစီတာအား ဖြုတ်ထားသည်။ ဤစတင်ကိရိယာကို ယေဘူယျအားဖြင့် "centrifugal switch" ဟုခေါ်ပြီး ၎င်းကို ကိုယ်တိုင် ဖြုတ်ပစ်နိုင်သည်။
2. လည်ပတ်နေသော capacitor သည် အစတွင် မော်တာကို စတင်ရန် ကူညီပေးသည်၊ သို့သော် မော်တာ၏ တည်ငြိမ်သော လည်ပတ်မှုကို သေချာစေရန် ၎င်းသည် အမြဲတမ်း မော်တာနှင့်အတူ ပါရှိသည်။
3. Single-phase dual-value capacitor asynchronous motor ကို "capacitor start and run type" ဟုခေါ်သည်။ ဤမော်တာအမျိုးအစားတွင် စတင်အကွေ့အကောက် နှင့် လည်ပတ်နေသော အကွေ့အကောက် နှစ်ခုရှိသည်။ အကွေ့အကောက်နှစ်ခုသည် အာကာသထဲတွင် 90 ဒီဂရီ ခြားသည်။ ကြီးမားသောစွမ်းရည်ရှိသော capacitor ကို စတင်အကွေ့အကောက်တွင် ဆက်တိုက်ချိတ်ဆက်ထားသည်။ လည်ပတ်နေသော အကွေ့အကောက်များနှင့် စတင်အကွေ့အကောက်များသည် single-phase alternating လျှပ်စီးကြောင်းမှတဆင့် ဖြတ်သန်းသောအခါ၊ capacitor ၏လုပ်ဆောင်ချက်ကြောင့် လည်ပတ်နေသောအကွေ့အကောက်ရှိ လျှပ်စီးကြောင်း၏ 90 ဒီဂရီထက် ကျော်လွန်ပါသည်။ အမြင့်ဆုံးတန်ဖိုးသို့ရောက်ရှိသည်၊ ထို့ကြောင့် လှည့်နေသော သံလိုက်စက်ကွင်းတစ်ခုဖြစ်လာသည်။
4. ၎င်းတွင်ရိုးရှင်းမှုနှင့်ယုံကြည်စိတ်ချရမှု၏အားသာချက်များရှိသည်။ ဆားကစ်ဖွဲ့စည်းပုံသည် အတော်လေးရိုးရှင်းပြီး ၎င်းကိုရရှိရန် capacitor နှင့် contactor တစ်ခုသာ လိုအပ်သည်။ တစ်ချိန်တည်းမှာပင်၊ capacitors နှင့် contactors များသည် မြင့်မားသော ယုံကြည်စိတ်ချရမှု၊ ချို့ယွင်းမှုနှုန်းနည်းပါးပြီး ပြုပြင်ထိန်းသိမ်းမှုနှင့် ပြုပြင်စရိတ်များ နည်းပါးသည်။
5. ထိရောက်ပြီး တည်ငြိမ်သည်- မော်တာ capacitor စတင်ခြင်းသည် မော်တာအား လျှင်မြန်စွာ စတင်နိုင်စေကာ ချက်ချင်းပင် စတင်ရေစီးကြောင်းကို ပေးစွမ်းနိုင်သည်။ တစ်ချိန်တည်းမှာပင်၊ capacitor ၏ပါဝင်မှုသည်မော်တာ၏လက်ရှိလှိုင်းပုံစံကိုပိုမိုတည်ငြိမ်စေပြီးမော်တာ၏လည်ပတ်မှုစွမ်းဆောင်ရည်နှင့်တည်ငြိမ်မှုကိုတိုးတက်စေသည်။
2. နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ
အဝင်ပါဝါ- 220V 50Hz 0.75kW
အလေးချိန် 17Kg
အလုပ်အခြေအနေ - 10 ℃ ～ + 40 ℃
အရွယ်အစား- 400mm*300mm*410mm
3. အစိတ်အပိုင်းများစာရင်းနှင့် အသေးစိတ်မိတ်ဆက်
3.1 အဓိကအပိုင်း
| မရှိ |
နာမည် |
| ၁ |
dual capacitor |
| ၂ |
Capacitor start motor |
| ၃ |
AC voltmeter |
| ၄ |
ဗြိဂင် |
| ၅ |
ယိုစိမ့်မှုကာကွယ်မှု 2P 16A ပါသော circuit breaker |
| ၆ |
AC အမ်မီတာ |
3.2 စက်ပစ္စည်းဖွဲ့စည်းမှုစာရင်း
| မရှိ |
နာမည် |
အရေအတွက် |
| အစိတ်အပိုင်း ၁ |
dual capacitor |
၁ |
| အစိတ်အပိုင်း ၂ |
Capacitor start motor |
၁ |
| အစိတ်အပိုင်း ၃ |
ဗြိဂင် |
၁ |
| အစိတ်အပိုင်း ၄ |
AC voltmeter |
၁ |
| အစိတ်အပိုင်း ၅ |
ယိုစိမ့်မှုကာကွယ်မှု 2P 16A ပါသော circuit breaker |
၁ |
| အစိတ်အပိုင်း ၆ |
AC အမ်မီတာ |
၁ |
4. စမ်းသပ်မှုစာရင်း
စမ်းသပ်မှု 1 capacitor-start motor ၏နိယာမကိုနားလည်ခြင်း။
စမ်းသပ်မှု 2 Capacitor Start Motor Operation Experiment
