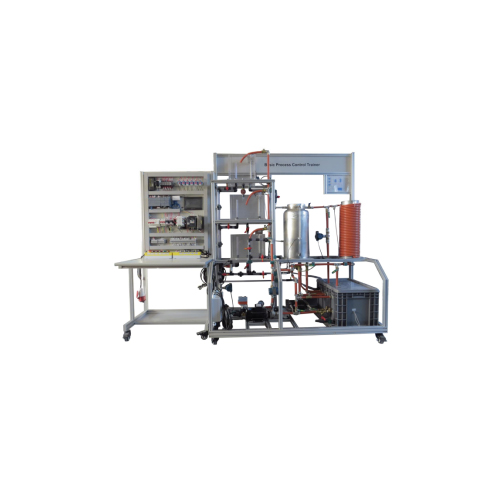

MR172E အခြေခံ Procss ထိန်းချုပ်မှု သင်တန်း သင်တန်း ပစ္စည်းကိရိယာ လုပ်ငန်းစဉ် ထိန်းချုပ်မှု သင်
1 ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်
1.1 ခြုံငုံသုံးသပ်ချက်
လုပ်ငန်းစဉ်ထိန်းချုပ်မှုသည် ထုတ်လုပ်မှုလုပ်ငန်းစဉ်၏ အလိုအလျောက်ထိန်းချုပ်မှုအတွက် အတိုကောက်ဖြစ်ပြီး အလိုအလျောက်စနစ်နည်းပညာ၏ အရေးကြီးသောအစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ များသောအားဖြင့် ရေနံ၊ ဓာတုဗေဒစက်မှုလုပ်ငန်း၊ လျှပ်စစ်စွမ်းအင်၊ သတ္တုဗေဒ၊ အပေါ့စားစက်မှုလုပ်ငန်း၊ ဆောက်လုပ်ရေးပစ္စည်းများ၊ နျူကလီးယားစွမ်းအင်စသည်ဖြင့် ထုတ်လုပ်မှုလုပ်ငန်းစဉ်၏ စဉ်ဆက်မပြတ် သို့မဟုတ် အလိုအလျောက်ထိန်းချုပ်မှုကို ရည်ညွှန်းသည်။ ခေတ်မီစက်မှုလုပ်ငန်း ထုတ်လုပ်မှု လုပ်ငန်းစဉ်တွင်၊ လုပ်ငန်းစဉ်ထိန်းချုပ်မှုနည်းပညာသည် အမျိုးမျိုးသော အကောင်းဆုံးနည်းပညာနှင့် စီးပွားရေးဆိုင်ရာ ညွှန်ကိန်းများကို အကောင်အထည်ဖော်ရန်၊ စီးပွားရေးထိရောက်မှုနှင့် လုပ်သားကုန်ထုတ်စွမ်းအားကို မြှင့်တင်ရန်၊ လုပ်သားအခြေအနေများ ပိုမိုကောင်းမွန်လာစေရန်နှင့် ဂေဟဗေဒဆိုင်ရာ ပတ်ဝန်းကျင်ကို ကာကွယ်ရန်အတွက် ပို၍အရေးကြီးသော အခန်းကဏ္ဍမှ ပါဝင်သည်။
လုပ်ငန်းစဉ်လုပ်ငန်းများ၏ အလိုအလျောက်စနစ်နှင့် သတင်းအချက်အလက်စနစ်များကို ပင်မလိုင်းအဖြစ် ထည့်သွင်းထားသည့် အဓိကနည်းပညာများနှင့် စက်ကိရိယာစနစ်များကို ကျွန်ုပ်တို့အသုံးပြု၍ အဆင့်မြင့် လုပ်ငန်းစဉ်ထိန်းချုပ်မှုဆိုင်ရာ ပရော်ဖက်ရှင်နယ်ဓာတ်ခွဲခန်းတွင် ကျယ်ကျယ်ပြန့်ပြန့် သင်ကြားရေးကိရိယာကို ဒီဇိုင်းထုတ်ကာ ပရော်ဖက်ရှင်နယ် ဘာသာရပ်ဆိုင်ရာ ဓာတ်ခွဲခန်းအင်ဂျင်နီယာ လေ့ကျင့်ရေးအခြေခံကို တည်ထောင်ခဲ့ပါသည်။
ဤလေ့ကျင့်ရေးကိရိယာသည် ကျိုးကြောင်းဆီလျော်စွာ ဒီဇိုင်းထုတ်ထားပြီး အစွမ်းထက် စွယ်စုံရရှိသည်။ ၎င်းသည် စက်မှုအလိုအလျောက်စနစ်၊ အလိုအလျောက်ထိန်းချုပ်မှုနှင့် ဘွဲ့ကြိုနှင့် အငယ်တန်းကောလိပ်၏ အခြားအဓိကဘာသာရပ်များတွင် ဆက်စပ်သင်တန်းများ၏ စမ်းသပ်သင်ကြားမှုလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးရုံသာမက ဘွဲ့လွန်ကျောင်းသားများ၏ သုတေသနနှင့် ဖွံ့ဖြိုးတိုးတက်ရေးဆိုင်ရာ ဘာသာရပ်များအတွက်လည်း သင့်လျော်ပါသည်။
1.2 အင်္ဂါရပ်များ
1. ၎င်းသည် စက်မှုလုပ်ငန်းဆိုင်ရာ အလူမီနီယမ်ပရိုဖိုင်ဘောင်၊ ပွင့်လင်းမြင်သာသော ဖွဲ့စည်းပုံဒီဇိုင်းနှင့် ပွင့်လင်းသော အင်တာဖေ့စ်ကို လက်ခံသည်။
2. ထုတ်ကုန်သည် ဒက်စ်တော့တည်ဆောက်ပုံ၊ အလူမီနီယမ်အလွိုင်းဖရိမ်ဒီဇိုင်းနှင့် ထိန်းချုပ်အရာဝတ္ထုနှင့် ထိန်းချုပ်မှုစနစ်အတွက် သီးခြားဒီဇိုင်းကို လက်ခံပါသည်။ ၎င်းကို ပေါင်းစပ်လည်ပတ်မှုစားပွဲပေါ်တွင် ထားရှိနိုင်သည် သို့မဟုတ် လိုအပ်ချက်အရ သီးခြားထားရှိနိုင်သည်။
3. စက်၏ အဝင်နှင့် အထွက် အင်တာဖေ့စ်များသည် လိုက်ဖက်ညီမှုရှိသည်။ ဒရိုက်ယူနစ်နှင့် ပင်မထိန်းချုပ်မှု PLC ယူနစ်ကို အလွယ်တကူ အစားထိုးနိုင်ပြီး၊ အီလက်ထရွန်းနစ်ဆားကစ်၏ ဝန်ယန္တရားအဖြစ် အသုံးပြုနိုင်ပြီး PLC ထိန်းချုပ်မှုစနစ်၏ လုပ်ဆောင်မှုအရာဝတ္တုအဖြစ် အသုံးပြုနိုင်ပြီး လိုအပ်သလို အဆင့်မြှင့်တင်မှုကို တိုးချဲ့နိုင်သည်။
4. စက်မှုလုပ်ငန်းတွင် အသုံးများသော အပူချိန်၊ စီးဆင်းမှု၊ အရည်အဆင့်၊ ဖိအားနှင့် ဖွဲ့စည်းမှုဆိုင်ရာ အပူရှာဖွေခြင်းနှင့် အာရုံခံကိရိယာငါးခုကို ကွဲပြားစေပြီး ဆက်စပ်စမ်းသပ်မှုများကို ဒီဇိုင်းထုတ်နိုင်သည်။
5. အချိန်ခွဲဝေထိန်းချုပ်မှုဆိုင်ရာ အယူအဆသည် ကန့်သတ်ချက်နှစ်ခု သို့မဟုတ် သုံးခုကို တစ်ချိန်တည်းတွင် စုဆောင်းနိုင်သည်၊ ဥပမာ၊ စီးဆင်းမှုတိုင်းတာမှုတစ်ခုနှင့် အပူချိန်တိုင်းတာမှုအစုတစ်ခု။ အရာဝတ္ထုစနစ်အား အလူမီနီယမ်သတ္တုစပ်ဖြင့် ပြုလုပ်ထားသည်။ ဗေဒရှုထောင့်မှကြည့်၍ အင်ဂျင်နီယာအယူအဆကို မဆုံးရှုံးစေဘဲ၊ လုပ်ငန်းစဉ်ဆိုင်ရာ ပစ္စည်းပရော်ဖက်ရှင်နယ်ဓာတ်ခွဲခန်း၏ အရာဝတ္တုစနစ်အား ပြန်လည်သုံးသပ်တည်ဆောက်ကာ ခေတ်၏လေထုနှင့် သရုပ်ပြဓာတ်ခွဲခန်းအဖြစ် တည်ဆောက်မည်ဖြစ်သည်။
6. စက်သည် လုပ်ငန်းစဉ်ထိန်းချုပ်မှု၏ အခြေခံထိန်းချုပ်မှုလေ့ကျင့်ရေးပရောဂျက်များကို ပြီးမြောက်အောင်လုပ်ဆောင်နိုင်ပြီး စီးဆင်းမှု၊ အပူချိန်၊ ဖိအား၊ အရည်အဆင့်နှင့် ဖွဲ့စည်းမှုဆိုင်ရာ ကန့်သတ်ချက်ငါးခု၏ ထိန်းချုပ်မှုနှင့် PID ချိန်ညှိမှုလုပ်ဆောင်ချက်များကို နားလည်သဘောပေါက်နိုင်ပြီး သင်ကြားရေးနှင့် လေ့ကျင့်ရေးရည်ရွယ်ချက်များ အမျိုးမျိုးကို ရရှိနိုင်သည်။
2 စွမ်းဆောင်ရည် ကန့်သတ်ချက်များ
1. ပါဝါထောက်ပံ့မှု- သုံးဆင့်ငါးကြိုး 380V±5% 50Hz;
2. ထိန်းချုပ်မှုအချက်ပြ: ဗို့အား 0～10V/4-20mA;
4. လုပ်ငန်းခွင်ပတ်ဝန်းကျင်- -10 ℃ ~ 40 ℃ ၊ နှိုင်းရစိုထိုင်းဆ : 20% မှ 90% ငွေ့ရည်ဖွဲ့ခြင်းမရှိ
5. လုပ်ငန်းခွင်အခြေအနေ- ပတ်ဝန်းကျင်အပူချိန် -10℃～+40℃ နှိုင်းရစိုထိုင်းဆ＜85% (25℃)
3 ထုတ်ကုန်ဖွဲ့စည်းမှု
(၁) ထိန်းချုပ်မှုအပိုင်း
1.Intermediate relay
2.Instrument power supply အပိုင်း
3.plc
4.Circuit breaker အပိုင်း
5.AC contactor
6.Temperature အာရုံခံကိရိယာ
7.ပြောင်းပါ။
8. Touch မျက်နှာပြင်
9.24v ပါဝါထောက်ပံ့ထားပါတယ်။
10.Inverter
11.Adjustable power supply
12.Wiring terminal block
13. ခလုတ်များနှင့် အညွှန်းများ
(၂)
1.Acrylic ရေတိုင်ကီ
2. ပါဝါထောက်ပံ့ရေးသေတ္တာ
3.Working principle diagram
4.အပူရေတိုင်ကီ
5.Coil ပိုက်
6. ရေသိုလှောင်ကန်
4 စမ်းသပ်မှုအကြောင်းအရာ
1. လုပ်ငန်းစဉ်ထိန်းချုပ်မှုစနစ်တည်ဆောက်ပုံနားလည်နိုင်စွမ်းစမ်းသပ်မှု
(၁) လုပ်ငန်းစဉ်ထိန်းချုပ်မှုနှင့် စမ်းသပ်ကိရိယာများ၏ ဟာ့ဒ်ဝဲဖွဲ့စည်းပုံနှင့် ထိန်းချုပ်မှုအစီအစဉ်၏ ဖွဲ့စည်းမှုနှင့် ချိတ်ဆက်စမ်းသပ်မှုတို့ကို နားလည်သဘောပေါက်ခြင်း၊
(၂) စမတ်အသံလွှင့်ကိရိယာများကဲ့သို့သော စမတ်တူရိယာများ၏ လုပ်ဆောင်ချက်နှင့် ကန့်သတ်ချက်သတ်မှတ်ခြင်း စမ်းသပ်မှုများ
(၃) အာရုံခံချိန်ညှိခြင်း (သုညနေရာချထားမှုနှင့် အကွာအဝေး ချိန်ညှိမှု)
2. ထိန်းချုပ်ထားသော အရာဝတ္တုလက္ခဏာစမ်းသပ်မှု စမ်းသပ်မှု
(၁) Single-capacity water tank characteristic test စမ်းသပ်မှု
(၂) Double-hold water tank characteristic test စမ်းသပ်မှု
3. Single loop control system စမ်းသပ်မှု
(၁) single loop control system ကို လေ့ကျင့်ပါ။
(၂) အထက်ရေတိုင်ကီ (သို့မဟုတ် အလယ်ရေတိုင်ကီ သို့မဟုတ် အောက်ရေတိုင်ကီ) ၏ အဆက်မပြတ်အဆင့် ထိန်းချုပ်စမ်းသပ်မှု
(၃) Double-hold water tank constant level control စမ်းသပ်ချက်
(၄) ဘွိုင်လာရေကန်၏ တည်ငြိမ်သောရေအပူချိန်ကို အဆက်မပြတ်ထိန်းချုပ်စမ်းသပ်ခြင်း။
(၅) ဘွိုင်လာရေကန်၏ ရွေ့လျားရေအပူချိန်ကို အဆက်မပြတ်ထိန်းချုပ်စမ်းသပ်ခြင်း။
(၆) ဘွိုင်လာရေဂျာကင်၏ ရေအပူချိန်ကို အဆက်မပြတ်ထိန်းချုပ်စမ်းသပ်ခြင်း။
(၇) Electric valve branch flow constant control စမ်းသပ်ချက် ၄။ Cascade ထိန်းချုပ်မှုစနစ် စမ်းသပ်မှု
(၁) Cascade Control System ၏ ချိတ်ဆက်မှု အလေ့အကျင့်
(၂) Water tank level cascade control စမ်းသပ်ချက်
(၃) အောက်ရေတိုင်ကီ၏ အရည်အဆင့်နှင့် လျှပ်စစ်ထိန်းချုပ်မှုအဆို့ရှင်၏ စီးဆင်းမှုနှုန်းတို့၏ ကာကိတ်ထိန်းချုပ်မှု စမ်းသပ်ချက်
5. အချိုးကျထိန်းချုပ်မှုစနစ်စမ်းသပ်မှု
(၁) Single closed-loop flow ratio control စမ်းသပ်ချက်
(၂) Double closed-loop flow ratio control စမ်းသပ်ချက်
6. စက်မှုထိန်းချုပ်မှုဖွဲ့စည်းပုံဆော့ဖ်ဝဲဖွဲ့စည်းပုံထိန်းချုပ်မှုစမ်းသပ်ချက်
(၁) Water temperature pure lag control စမ်းသပ်ချက်
(၂) Flow rate pure lag control စမ်းသပ်မှု
7. ဖိအားထိန်းချုပ်စမ်းသပ်မှု
